NX1117CADJZ,115 IC REG LINEAR POS ADJ 1A SC73 N✖P États-Unis Inc.

Description générale

Les régulateurs NX1117C/NX1117CE sont deux séries de régulateurs de tension positive à faible décharge avec une capacité de courant de sortie de 1 A.Les deux séries se composent de 18 versions à tension de sortie fixe et de deux versions à tension de sortie réglable.La série NX1117C offre une précision de tension de sortie de ±1 % et la série NX1117CE de ±1,25%.
Les régulateurs sont équipés d'un limitateur de courant de sortie, d'un contrôle de la zone d'exploitation sûre (SOA) et d'un arrêt thermique.

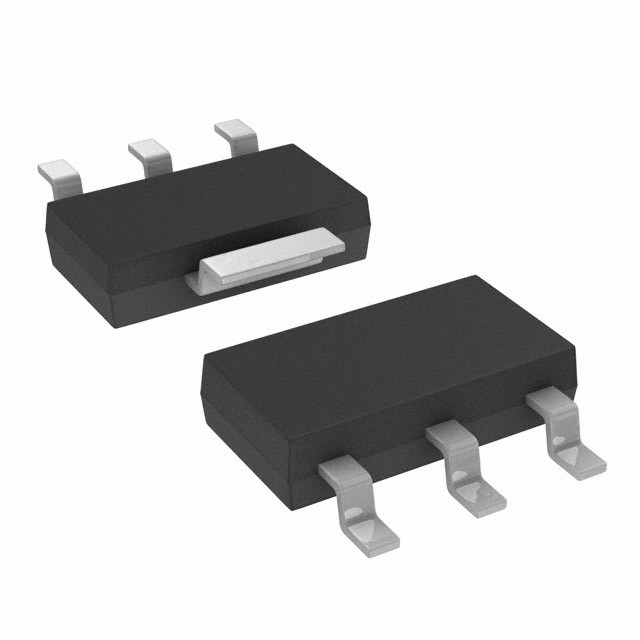

La série NX1117C/NX1117CE est logée dans un emballage en plastique SOT223 (SC-73) de puissance moyenne.

Caractéristiques et avantages

■ courant de sortie maximal de 1 A
■ contrôle de la SOA
■ Large plage de fonctionnement jusqu'à 20 V d'entrée
■ Arrêt thermique
■ précision de la tension de sortie de ± 1 % ou ± 1,25 %
■ Aucune exigence de charge minimale pour les versions à tension de sortie fixe
■ Limitation du courant de sortie
■ Plage de température de -40°C à 125°C

Applications

■ Post régulateur pour le changement de convertisseur CC-DC
■ régulateurs linéaires à haut rendement
■ chargeur de batterie
■ Les appareils USB
■ Contrôleurs de disque dur
■ point de chargement des équipements de consommation et industriels
