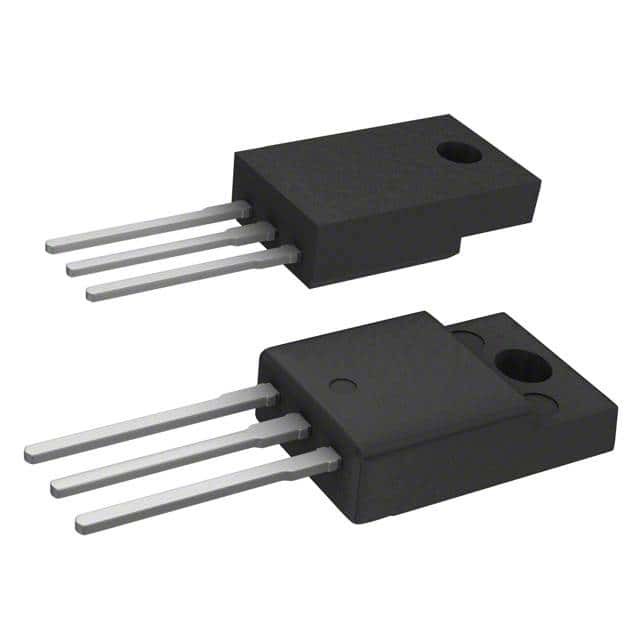

L7815CP IC REG LINEAR 15V 1.5A TO220FP STMicroélectronique
| Nom de marque | STMicroelectronics |
|---|---|
| Numéro de modèle | L7815CP |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | sacs antistatiques et boîtes en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | En stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Configuration de sortie | Positif | Type de sortie | Fixé |
|---|---|---|---|
| Nombre de régulateurs | 1 | Voltage - Entrée (max) | 35V |
| Voltage - sortie (min/fixe) | 15V | Voltage - sortie (maximum) | - |
| Désactivation de l'appareil | 2V @ 1A (type) | Courant - sortie | 1.5A |
| Courant - Quiescence (QI) | 8 mA | Courant - alimentation (maximum) | - |
| RSEP | Pour les appareils à commande numérique: | Caractéristiques de contrôle | - |
| Caractéristiques de protection | Surchauffe, court-circuit | Température de fonctionnement | 0°C | 125°C |
| Type de montage | À travers le trou | Emballage / boîtier | Plein paquet TO-220-3 |
| Paquet de dispositifs fournis par le fournisseur | TO-220FP |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| L7815CP | IC REG LINEAR 15V 1.5A TO220FP | |
| L7905CP | IC REG LINEAR -5V 1.5A TO220FP | |
| LM317P | IC REG LIN POS ADJ 1.5A TO220FP | |
| L7805ABP | IC REG LINEAR 5V 1.5A TO220FP | |
| L7912CP | IC REG LINEAR -12V 1.5A TO220FP | |
| L7805CP | IC REG LINEAR 5V 1.5A TO220FP | |
| L7805ACP | IC REG LINEAR 5V 1.5A TO220FP | |
| L7915CP | IC REG LINEAR -15V 1.5A TO220FP | |
| LD1085P | IC REG LINEAR POS ADJ 3A TO220FP | |
| L7824CP | IC REG LINEAR 24V 1.5A TO220FP | |
| L7812CP | IC REG LINEAR 12V 1.5A TO220FP | |
| L7812ACP | IC REG LINEAR 12V 1.5A TO220FP | |
| L4940P85 | IC REG LINEAR 8.5V 1.5A TO220FP | |
| L7806CP | IC REG LINEAR 6V 1.5A TO220FP | |
| L7808CP | IC REG LINEAR 8V 1.5A TO220FP | |
| L7815ABP | IC REG LINEAR 15V 1.5A TO220FP | |
| L78M09CP | IC REG LINEAR 9V 500MA TO220FP | |
| LF50ABP | IC REG LINEAR 5V 500MA TO220FP | |
| LF50CP | IC REG LINEAR 5V 500MA TO220FP | |
| LF85CP | IC REG LINEAR 8.5V 500MA TO220FP |
Description de produit
Détails du produit
Définition
Les régulateurs positifs à trois bornes de la série L78 sont disponibles dans des paquets TO-220, TO-220FP, D2PAK et DPAK et plusieurs tensions de sortie fixes, ce qui les rend utiles dans un large éventail d'applications.Ces régulateurs peuvent fournir une régulation locale sur carte, éliminant les problèmes de distribution associés à la régulation à point unique.l'arrêt thermique et la protection des zones sûresSi un dissipateur de chaleur adéquat est fourni, ils peuvent fournir plus d'un courant de sortie d'un A. Bien qu'ils soient principalement conçus comme régulateurs de tension fixe, ils ne sont pas conçus pour être utilisés comme un dispositif de chauffage.ces dispositifs peuvent être utilisés avec des composants externes pour obtenir une tension et des courants réglables.
Caractéristiques
● courant de sortie jusqu'à 1,5 A● Les tensions de sortie sont de 5, 6, 8, 8.5; 9; 12; 15; 18; 24 V
● Protection contre les surcharges thermiques
● Protection contre le court-circuit
● Protection SOA lors de la transition de sortie
● Tolérance à la tension de sortie de 2% (version A)
● Garantie dans une plage de température étendue (version A)
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | STMicroélectronique |
| Catégorie de produits | Régulateurs de tension linéaires |
| Série | L7815 |
| Emballage | Tuyaux |
| Unité de poids | 0.081130 oz |
| Mode de montage | À travers le trou |
| Boîtier de colis | TO-220-3 Boîte complète |
| Température de fonctionnement | 0°C à 125°C |
| Type de montage | À travers le trou |
| Type de sortie | Fixé |
| Produit fourni par le fournisseur | TO-220FP |
| Voltage d'entrée | jusqu'à 35 V |
| Nombre de sorties | 1 Résultats |
| Le courant de sortie | 1.5A |
| Voltage de sortie | 15 V |
| Topologie du régulateur | Fixé positif |
| Télécommunications électriques | 2V @ 1A |
| Nombre de régulateurs | 1 Régulateur |
| Résistance à la combustion | - |
| Température de fonctionnement maximale | + 125 °C |
| Plage de température de fonctionnement | 0 C |
| Polarité | Positif |
| Voltage de sortie | 15 V |
| Le niveau de tension d'entrée doit être supérieur ou égal à: | 35 V |
| Courant de sortie | 1.5 A |
| Le niveau de tension d'entrée est le niveau de tension minimum. | 17 V |
| Régulation de la charge | 300 mV |
| Boîtier de colis | TO-220-3 FP |
| Règlement sur les lignes | 300 mV |
| Rejet de l'alimentation par ondulation (PSRR) | 54 dB |
Décrits
Régulateur de tension linéaire IC positif fixe 1 sortie 15V 1.5A TO-220FP
Régulateur standard Pos 15V 1.5A 3-Pin ((3+Tab) TO-220FP Tube
Régulateurs de tension linéaires 15V 1,0A positifs
