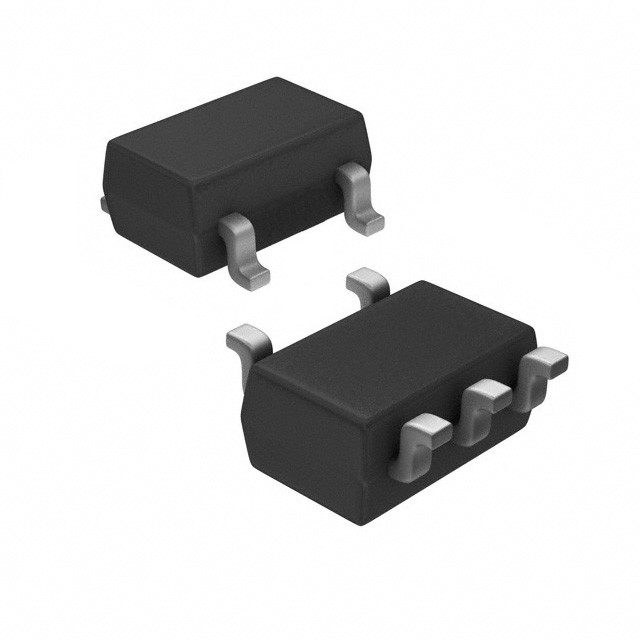

S-8353A55MC-IROT2U IC REG BOOST 5.5V 300MA SOT23-5 ABLIC Inc.

Régulateur de commutation de câble PWM/PFM de 1,2 MHz

La série S-8363 est un régulateur de commutation step-up CMOS composé d'une source de tension de référence, d'un circuit d'oscillation, d'un amplificateur d'erreur, d'un circuit de compensation de phase, d'un circuit de limite de courant,et un circuit de démarrage.

En raison du fonctionnement de la commande de commutation PWM / PFM, des impulsions sont sautées sous l'opération de charge légère et la série S-8363 empêche la diminution de l'efficacité causée par le courant de fonctionnement des circuits intégrés.

Caractéristiques

• Basse tension de fonctionnement: démarrage garanti à partir de 0,9 V (IOUT = 1 mA)
• Fréquence d'oscillation: 1,2 MHz
• Plage de tension d'entrée: de 0,9 V à 4,5 V
• courant de sortie: 300 mA (VIN = 1,8 V, VOUT = 3,3 V)
• tension de référence: 0,6 V±2,5%
• Efficacité: 85%
• Fonction de démarrage en douceur: 1,2 ms typique.
• Baisse de consommation de courant: 95 μA au moment de l'arrêt.
• Ratio de charge: commande de commutation PWM / PFM max.88%
• Fonction d'arrêt de courant: consommation de courant pendant l'arrêt de courant 3,0 μA maximum.
• Circuit limite de courant: limite la valeur de pointe du courant d'inducteur
• Puissance MOS FET sur résistance: 0,25 Ω typ.
• Fonction de démarrage: fonctionnement avec une impulsion fixe sous une tension VOUT de 1,4 V ou moins
• sans plomb, Sn 100%, sans halogène*1

Applications

• Lecteurs MP3, lecteurs audio numériques
• Caméras numériques, GPS, émetteur-récepteur sans fil
• Appareils portables
