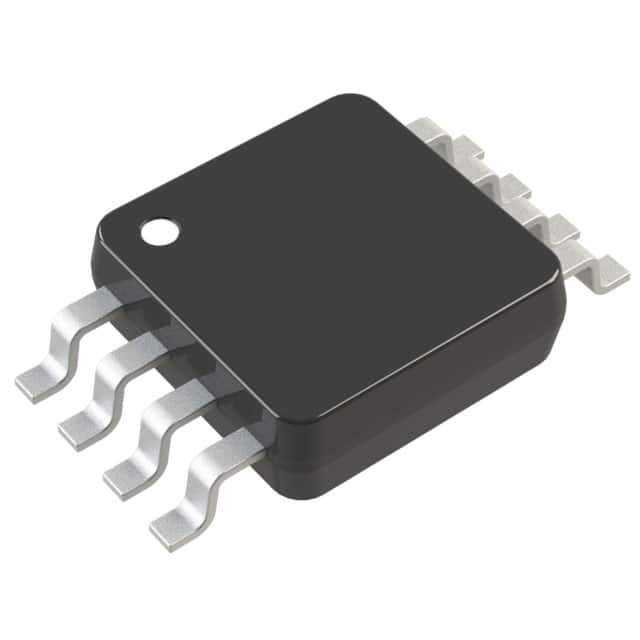

LT3489EMS8E#TRPBF IC REG BOOST ADJ 2.5A 8MSOP Des appareils analogiques inc.

Définition

Le LT®3489 est un convertisseur CC/DC à fréquence fixe avec un commutateur interne de 2,5 A et 40 V. Le LT3489 est idéal pour les grandes sources d'alimentation de panneaux TFT-LCD.permettant l'utilisation de minusculesLa compensation en boucle peut être interne ou externe,donnant à l'utilisateur une flexibilité dans le réglage de la compensation de la boucle et permettant une réponse transitoire optimisée avec des condensateurs de sortie en céramique à faible ESRLe démarrage en douceur est contrôlé par un condensateur externe, qui détermine le débit de rampe du courant d'entrée pendant le démarrage.
L'ensemble MS8E à 8 conduits et la fréquence de commutation élevée assurent une solution globale de faible profil inférieure à 1,1 mm de hauteur.

Caractéristiques

■ 2.5A, 0,12Ω, 40V Commutateur interne
■ fréquence de commutation de 2 MHz
■ Fonction de démarrage en douceur intégrée
■ Plage VIN: de 2,6 à 16 V
■ Sortie réglable de VIN à 40V
■ Commutateur VCESAT basse tension: 110mV à 1A (typique)
■ 8 V à 610 mA à partir d'une entrée de 3,3 V
■ Compensation de la boucle interne ou externe
■ Petit MS8E à huit plombs

Applications

■ Produits TFT-LCD
■ Récepteurs GPS
■ Modems DSL
■ Énergie locale
