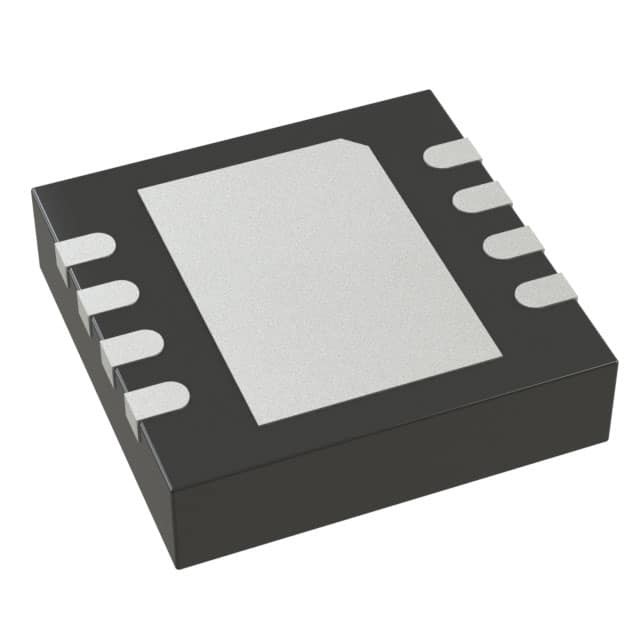

LTC3561AEDD#TRPBF IC REG BUCK réglable 1A 8DFN Dispositifs analogiques inc.

Définition

Le LTC®3561 est un convertisseur CC/DC à fréquence constante, synchrone et step-down.une tension d'entrée de 5 V et une fréquence de fonctionnement configurable par l'utilisateur jusqu'à 4 MHzLa tension de sortie est réglable de 0,8 V à 5 V. Les interrupteurs d'alimentation synchrones internes de 0,11Ω avec 1.Les courants de pointe de 4A offrent une efficacité élevéeL'architecture du mode courant et la compensation externe du LTC3561 permettent d'optimiser la réponse transitoire sur une large gamme de charges et de condensateurs de sortie.

Caractéristiques

■ Utilise de minuscules condensateurs et inducteurs
■ Fonctionnement à haute fréquence: jusqu'à 4 MHz
■ Courant de commutation élevé: 1,4A
■ RDS bas (ON) Commutateurs internes: 0,110Ω
■ Haute efficacité: jusqu'à 95%
■ VIN: de 2,63 V à 5,5 V
■ Stable avec les condensateurs en céramique
■ Opération en mode courant pour une excellente réponse transitoire en ligne et en charge
■ Protection contre les courts-circuits
■ Opération à faible taux de décrochage: 100% de cycle de travail
■ Faible courant d'arrêt: QI ≤ 1 μA
■ Faible courant calme: 240 μA
■ Voltage de sortie de 0,8 V à 5 V
■ Opération de saut d'impulsion à faible bruit
■ Petit pack DFN à 8 broches

Applications

■ Puissance LAN sans fil
■ Les ordinateurs portables
■ Caméras numériques
■ Les téléphones cellulaires
■ Les sources d'alimentation montées à bord
