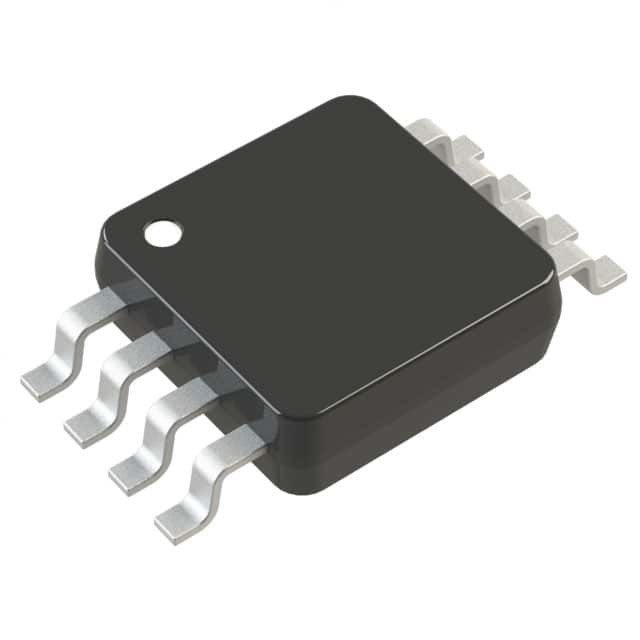

LTC1550LCMS8#TRPBF IC REG CHARG PUMP ADJ 20MA 8MSOP Analogue Devices Inc. est une société de fabrication de produits de base.

Définition

Les LTC®1550L/LTC1551L sont des onduleurs de tension de pompe de charge à condensateur commuté qui incluent des régulateurs de postes linéaires internes pour minimiser les ondulations de sortie.Les versions de tension de sortie fixe LTC1550L incluent 4.1V, ¥2.5V et ¥2V avec des tensions d'ondulation généralement inférieures à 1mVP-P. Le LTC1550L est également disponible dans une version de tension de sortie réglable.Les LTC1550L/LTC1551L sont idéaux pour être utilisés comme générateurs de tension de biais pour les FET émetteurs GaAs dans les applications de téléphonie RF et cellulaire portables.

Caractéristiques

■ tension négative réglée à partir d'une seule alimentation positive
■ Ripple à faible sortie: moins de 1mVP-P type
■ Fréquence de la pompe à haute charge: 900 kHz
■ Condensateurs de pompes à charge de petite taille: 0,1 μF
■ Ne nécessite que quatre condensateurs externes
■ sortie fixe ¥4,1V, ¥2,5V, ¥2V ou réglable
■ Le mode d'arrêt réduit le courant d'alimentation à < 1 μA
■ Courant de sortie élevé: jusqu'à 20mA (en fonction de la plage VCC à VOUT)
■ Réglementation de sortie: 2,5% sur ligne, charge et température
■ Disponible en MSOP à 8 plombs, SO à 8 plombs et SSOP à 16 plombs

Applications

■ Générateurs de biais GaAs FET
■ Générateurs d'approvisionnement négatif
■ Systèmes à batterie
■ Applications de fourniture unique
