MAX1672EEE+ IC REG BUCK BST ADJ/PROG 16QSOP Dispositifs analogiques inc./Maxim intégré

Description générale

Le MAX1672 intègre un convertisseur CC-CC à accélération avec un régulateur linéaire pour fournir une conversion de tension accélérée/abaissée.Ce dispositif fournit une tension de sortie constante pour les entrées qui varient au-dessus et en dessous de la tension de sortieIl a une plage d'entrée de 1,8 V à 11 V et une sortie prédéfinie de 3,3 V ou 5 V. La sortie peut également être réglée de 1,25 V à 5,5 V à l'aide de deux résistances.

Caractéristiques

* Conversion de la tension vers le haut/vers le bas
* Plage d'entrée de 1,8 V à 11 V
* 3,3 V/5 V ou plage de tension de sortie réglable
* Courant de sortie:
Pour les appareils de commande électrique, la valeur de l'électricité utilisée doit être supérieure ou égale à 300 mA.
150mA à 5V (VIN ≥ 1,8V)
* Inducteur plus petit que SEPIC et Flybacks
* La charge se déconnecte de l'entrée en arrêt
* Courant d'alimentation de la batterie:
Pour les appareils à commande numérique, les caractéristiques suivantes doivent être respectées:
0.1μA (arrêt)
* Comparateur à faible consommation de batterie IGP/IGP

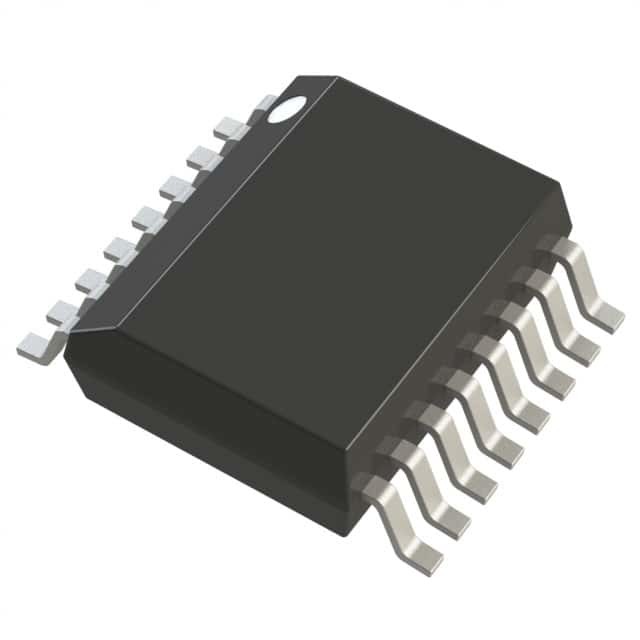

* Package QSOP à 16 broches (même empreinte que le SO à 8 broches)
* Aucune FET externe n'est nécessaire
* Protection thermique et contre les courts-circuits

Applications

Dispositifs portables à pile unique alimentés au lithium
Équipement portatif AA alcalin à 2 cellules à 4 cellules
3.3V et autres systèmes basse tension
Appareils à batterie avec adaptateur d'entrée CA
Caméras numériques
