Définition

La série AP1506 est un circuit intégré monolithique conçu pour un convertisseur DC/DC step down, et possède la capacité de conduire une charge 3A sans transistor externe.l'espace du tableau peut être facilement économiséLa fonction d'arrêt externe peut être contrôlée par niveau logique et ensuite entrer en mode veille.La compensation interne rend le contrôle de rétroaction ont une bonne ligne et la régulation de la charge sans conception externeEn ce qui concerne la fonction protégée, l'arrêt thermique est de prévenir les dommages du fonctionnement à température supérieure et la limite de courant est d'empêcher le fonctionnement à courant supérieur du commutateur de sortie.

Caractéristiques

• Voltage de sortie: 3,3 V, 5 V, 12 V et version de sortie réglable
• Variante réglable de la tension de sortie, de 1,23 V à 18 V + 4%
• 150 KHz + 15% de fréquence fixe de commutation
• Contrôle PWM non synchrone du mode de tension
• Protection contre l'arrêt thermique et la limite de courant
• Entrée de commande d'arrêt ON/OFF
• La tension de fonctionnement peut atteindre 22 V
• Courant de charge de sortie: 3A

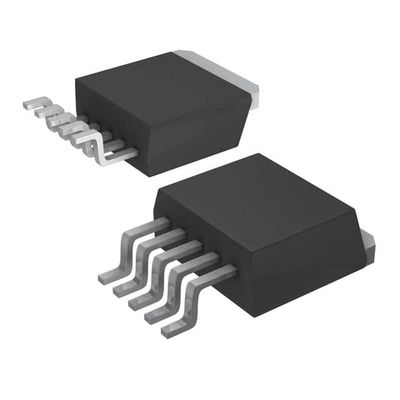

• Forfaits sans plomb: TO263-5L et TO220-5L
• TO263-5L et TO220-5L ((R): Disponible en “vert”
Composé de moulage (n° Br, Sb)
• Mode de veille à faible consommation
• Transistor de commutation intégré sur puce
• Finition sans plomb/conforme à la RoHS (note 1)

Applications

• Régulateur simple à haute efficacité
• Régulateurs de commutation sur carte
• Convertisseur positif en négatif
