■ DESCRIPTION Générale

La série XC9106/07 est constituée de circuits intégrés à régulateur CC/CC à réglage progressif avec une tension de référence appliquée à l'extérieur (Vref).Les séries permettent de contrôler facilement la tension de sortie à l'extérieur et conviennent aux applications logicielles qui doivent varier la tension, comme l'alimentation LCD pour les PDA.
La sortie sera stable quel que soit le condensateur de charge utilisé, mais si un condensateur ESR faible est utilisé, une RSENSE d'environ 0,1Ω sera requise et une compensation de phase sera obtenue.Cela rend l'utilisation de condensateurs en céramique beaucoup plus facile, et permet de réduire l'ondulation de sortie et de réduire les exigences en matière de surface de PCB.

■ Les caractéristiques

Voltage d'entrée: 0,9 V à 10 V
Le pouvoir
Plage de tension d'alimentation: 1,8 V à 10,0 V et supérieure à Vref+0,7 V
La plage d'entrée VREF est de 0,8 à 2,5 V (± 2,0%).
Voltage de sortie: Vref x rapport de résistance à fente externe
Pour les données de référence, voir le tableau 1 ci-dessous.
Fréquence d'oscillation : 300 kHz, 100 kHz (± 15%)
Courant de sortie: plus de 30 mA
(VIN = 3,3 V, VOUT = 20 V,
lorsque les composants externes sont
utilisés comme dans les circuits ci-dessous.)
Les commandes: PWM (XC9106)
: commutation automatique PWM/PFM (XC9107)
Efficacité élevée: 85% (TYP.)
Le courant de veille: ISTB = 1,0μA (MAX.)
Condensateurs de charge: condensateurs à faible RSE compatibles
Voltage de référence appliqué à l'extérieur (Vref)

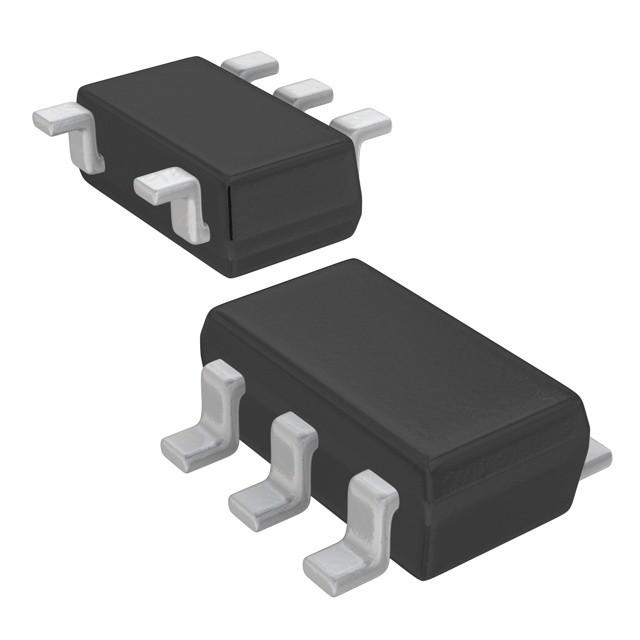

Les paquets : SOT-25, USP-6B

■ Applications

● Appareil d'alimentation pour écran LCD
● Les appareils électroniques
● Les téléphones portables
● Les ordinateurs de poche
● Systèmes audio portables
● Différentes sources d'alimentation multifonctions
