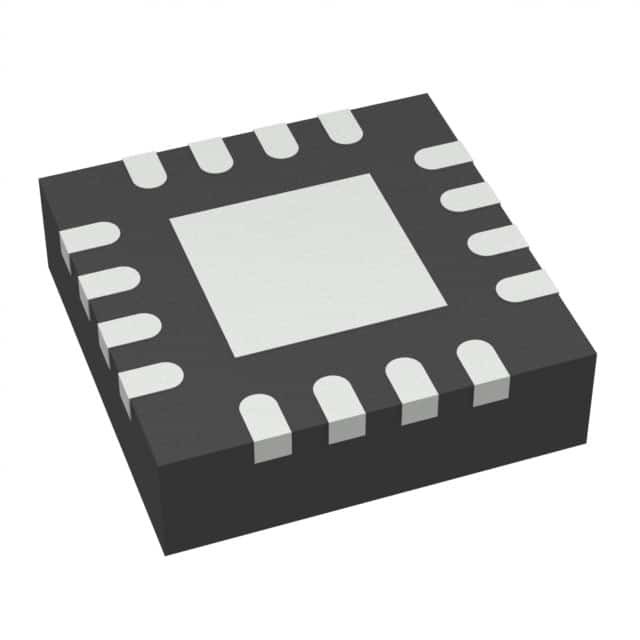

TPS55340RTER IC REG BOOST ADJ 5.25A 16WQFN Instruments du Texas

TPS55340RTER Définition

Le TPS55340RTER est un régulateur DC/DC intégré à large portée d'entrée 5A boost/SEPIC/flyback dans un package WQFN à 16 broches.Commutateur d'alimentation 40 VLe dispositif peut être configuré dans plusieurs topologies de régulateur de commutation standard, y compris le boost, le SEPIC et le flyback isolé.L'appareil a une large plage de tension d'entrée pour supporter les applications avec tension d'entrée de batteries multicellulaires ou régulée 3.3V, 5V, 12V et 24V rails d'alimentation. Il régule la tension de sortie avec le mode courant PWM (modulation de la largeur d'impulsion) de contrôle et dispose d'un oscillateur interne.La fréquence de commutation du PWM est réglée soit par une résistance externe, soit par synchronisation à un signal d'horloge externeIl dispose d'une fonction de démarrage en douceur programmable pour limiter le courant d'entrée pendant le démarrage et dispose d'autres fonctions de protection intégrées, notamment une limite de surcourant cycle par cycle et un arrêt thermique.Il est utilisé dans le port Thunderbolt, fourniture d'alimentation USB Type-C et raccordement électrique.

Caractéristiques du TPS55340RTER

Fréquence réglable de 100 KHz à 1,2 MHz
Voltage de référence de ±0,7%
Saut d'impulsion pour une efficacité accrue à des charges légères
Plage de température de fonctionnement de -40°C à 150°C
Plage d'alimentation par entrée de 2,9 à 32 V
Le courant d'arrêt de fonctionnement est de 0,5 mA
2.7μA de courant d'alimentation d'arrêt
Contrôle PWM en mode courant à fréquence fixe
Capacité de synchronisation avec l'horloge externe, heure de démarrage en douceur réglable

TPS55340RTER Les demandes

Produits industriels
Gestion de l'énergie
Produits électroniques de consommation
