LT1071CT#PBF IC REG MULTI CONFG ADJ TO220-5 Dispositifs analogiques inc.

Définition

Les LT ®1070/LT1071 sont des régulateurs de commutation monolithiques à haute puissance. Ils peuvent être utilisés dans toutes les configurations de commutation standard, y compris buck, boost, flyback, forward, inversion et ?? Cuk.Un courant élevé, l'interrupteur à haut rendement est inclus sur la matrice avec tous les circuits d'oscillation, de commande et de protection.L'intégration de toutes les fonctions permet au LT1070/LT1071 d'être intégré dans un ensemble d'alimentation T0-220 standard à 5 brochesCela le rend extrêmement facile à utiliser et fournit un fonctionnement "à l'épreuve des bris" similaire à celui obtenu avec les régulateurs linéaires à 3 broches.

Caractéristiques

■ Large plage de tension d'entrée: de 3 à 60 V
■ Faible courant silencieux: 6 mA
■ Commutateur interne 5A (2,5A pour LT1071)
■ Très peu de pièces externes
■ Autoprotection contre les surcharges
■ Opère dans presque toutes les topologies de commutation
■ Le mode d'arrêt n'utilise que 50 μA de courant d'alimentation
■ Le mode régulé par retour en vol a des sorties entièrement flottantes

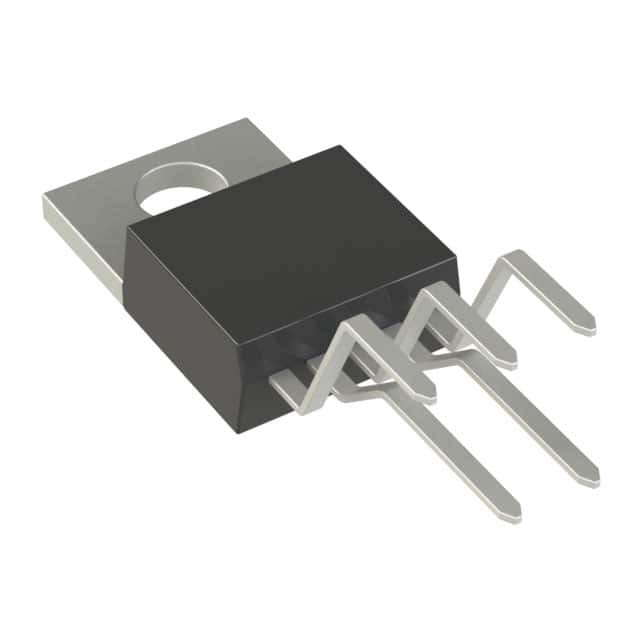

■ Il est livré dans un emballage TO-220 standard à 5 broches
■ Peut être synchronisé à l'extérieur (usine de consultation)

Applications

■ L'alimentation logique 5V à 10A
■ Logique de 5V à ±15V
■ Convertisseur hors ligne jusqu'à 200 W
■ Un convertisseur de batterie
■ Invertisseur de puissance (+ à +)
■ Produits multiples entièrement flottants
■ Pour les applications à faible courant, voir LT1072
