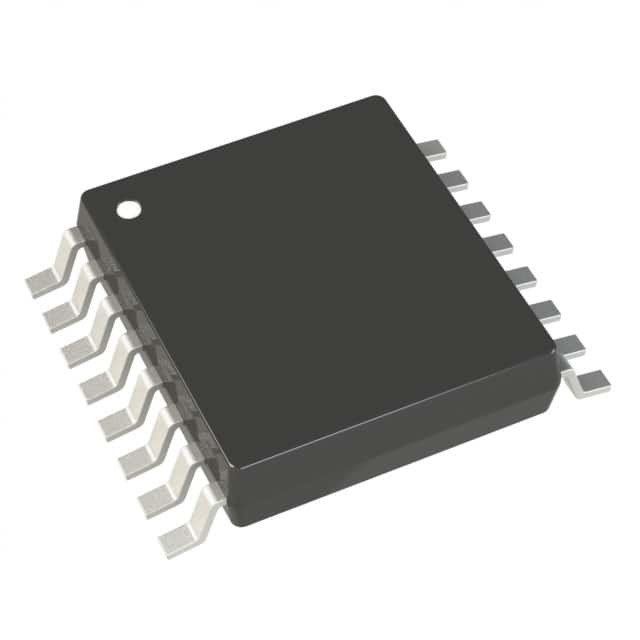

LTC3413EFE#TRPBF IC REG BUCK ADJ 3A 16TSSOP Dispositifs analogiques inc.

Définition

Le LTC®3413 est un convertisseur CC/DC monolithique synchrone à débit réduit à haut rendement utilisant une architecture de mode courant à fréquence constante.5V et fournit une tension de sortie régulée égale à (0.5) VREF pendant l'approvisionnement ou la chute jusqu'à 3 A de courant de sortie.Un diviseur de tension interne réduit le nombre de composants et élimine le besoin de résistances externes en divisant la tension de référence par deuxL'interrupteur d'alimentation interne synchrone avec 85 mΩ de résistance augmente l'efficacité et élimine le besoin d'une diode Schottky externe.Les fréquences de commutation jusqu'à 2 MHz sont réglées par une résistance externe.

Caractéristiques

■ Haute efficacité: jusqu'à 90%
■ courant de sortie ± 3A
■ Limites de courant de sortie de source et d'évier symétriques
■ RDS bas (ON) Commutateur interne: 85 mΩ
■ Pas besoin de diode Schottky
■ Plage de tension d'entrée de 2,25 V à 5,5 V
■ VOUT = VREF/2
■ précision de tension de sortie ± 1%
■ Fréquence de commutation programmable: jusqu'à 2 MHz
■ Moniteur de la tension de sortie
■ Protégé contre les températures élevées
■ Disponible dans un paquet TSSOP à 16 plombs

Applications

■ Termination du bus: mémoire DDR et QDRTM, SSTL, HSTL, - Je ne sais pas.
■ Les ordinateurs portables
■ Systèmes électriques distribués
