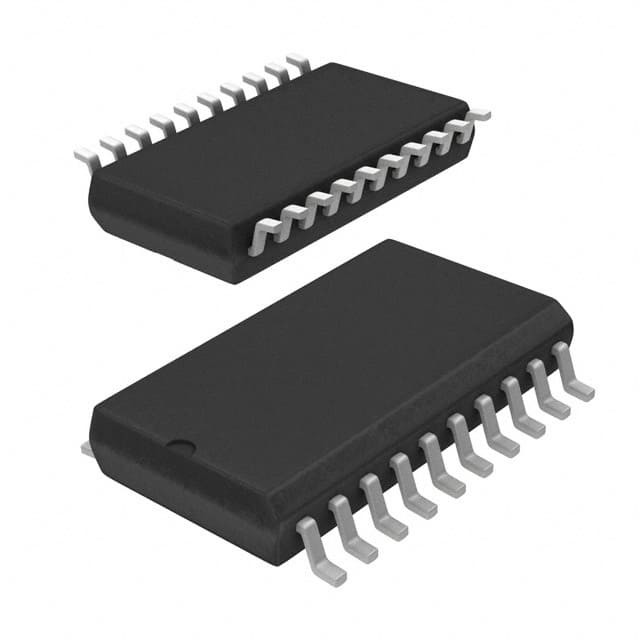

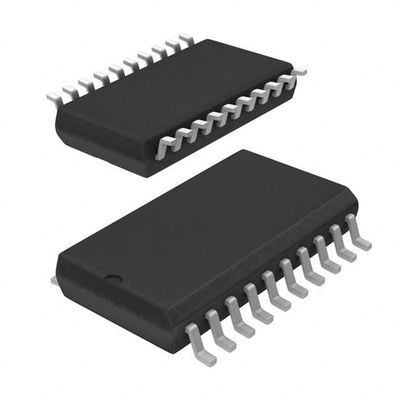

L4973D3.3-013TR IC REG BUCK ADJ/3.3V 3.5A 20SO STMicroélectronique

Définition

Le L4973 est un régulateur monolithique de commutation de puissance à débit réduit délivrant 3,5 A à des tensions fixes de 3,3 V ou 5,1 V et utilisant une sortie de diviseur externe simple réglable jusqu'à 50 V.Réalisé en technologie mixte BCD, l'appareil utilise un transistor D-MOS de puissance interne (avec un RDS typique (on) de 0,15Ω) pour obtenir une efficacité très élevée et des temps de commutation très rapides.Les fréquences de commutation pouvant atteindre 300 KHz (il faut respecter la dissipation de puissance maximale des paquets).

Caractéristiques

■ jusqu'à 3,5 A convertisseur à l'étape
■ tension d'entrée de fonctionnement de 8V à 55V
■ 3,3 V et 5,1 V (± 1%) de sortie fixe et sorties réglables:
¥ 0,5V à 50V (type 3.3)
¥ 5,1 à 50 V (type 5.1)
■ réglable jusqu'à 300 kHz
■ Alimentation de la tension vers l'avant
■ fonctionnement du courant à charge zéro (min 1mA)
■ Limitation interne du courant (impulsion par impulsion et mode HICCUP)
■ une tension de référence externe de 5,1 V (1,5%) précise
■ fonction de synchronisation entrée/sortie
■ Inhibiteur pour une consommation de courant zéro (100 mA typiquement à VCC = 24 V)
■ Protection contre la déconnexion de la rétroaction
■ Arrêt thermique
■ Protection contre les surtensions
■ fonction de démarrage en douceur
