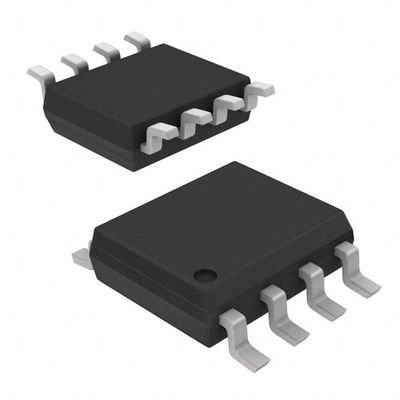

Les diodes AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP sont intégrées

Définition

La série AP1509 est un circuit intégré monolithique conçu pour un convertisseur CC/DC step down, et possède la capacité de conduire une charge 2A sans transistor supplémentaire.La fonction d'arrêt externe peut être contrôlée par niveau logique et ensuite entrer en mode veilleLa compensation interne permet au contrôle de rétroaction d'avoir une bonne régulation de la ligne et de la charge sans conception externe.l'arrêt thermique est de prévenir les dommages causés par le fonctionnement à température supérieureSi la fonction de limite de courant se produit et que le VFB est inférieur à 0,5 V, la fréquence de commutation sera réduite.La série AP1509 fonctionne à une fréquence de commutation de 150KHz permettant ainsi des composants filtrants de plus petite taille que ce qui serait nécessaire avec des régulateurs de commutation à basse fréquenceParmi les autres caractéristiques figurent une tolérance garantie de +4% sur la tension de sortie dans des conditions de tension d'entrée et de charge de sortie spécifiées, et +15% sur la fréquence de l'oscillateur.La version de sortie comprenait 3.3V, 5V, 12V, et un type réglable.

Caractéristiques

• Voltage de sortie: 3,3 V, 5 V, 12 V et version de sortie réglable
• Variante réglable de la tension de sortie, de 1,23 V à 18 V + 4%
• 150 KHz + 15% de fréquence fixe de commutation
• Contrôle PWM non synchrone du mode de tension
• Protection contre l'arrêt thermique et la limite de courant
• Entrée de commande d'arrêt ON/OFF
• La tension de fonctionnement peut atteindre 22 V
• Courant de charge de sortie: 2A
• Les emballages SOP-8L
• Mode de veille à faible consommation
• Transistor de commutation intégré sur puce
• SOP-8L: Disponible dans le composé de moulage vert (no Br, Sb)
• Finition sans plomb/conforme à la réglementation RoHS (note 1)

Applications

• Régulateur simple à haute efficacité
• Régulateurs de commutation sur carte
• Convertisseur positif en négatif
