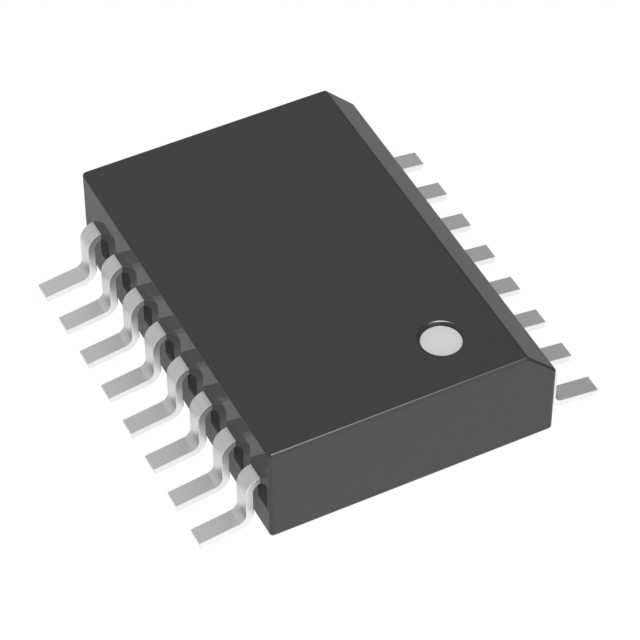

LM2574DW-ADJR2G IC REG MULTI CONFG ADJ 16SOIC sur semi

Les régulateurs de la série LM2574 sont des circuits intégrés monolithiques idéalement adaptés à la conception facile et pratique d'un régulateur de commutation progressive (convertisseur buck).Tous les circuits de cette série sont capables de conduire un 0.5 Une charge avec une excellente régulation de la ligne et de la charge.

Ces appareils sont disponibles dans des tensions de sortie fixes de 3,3 V, 5,0 V, 12 V, 15 V et une version de sortie réglable.
Ces régulateurs ont été conçus pour minimiser le nombre de composants externes afin de simplifier la conception de l'alimentation.Les séries standard d'inducteurs optimisées pour une utilisation avec le LM2574 sont offertes par plusieurs fabricants d'inducteurs différents.

Caractéristiques

• 3,3 V, 5,0 V, 12 V, 15 V et sortie réglable
• Plage de tension de sortie de version réglable, de 1,23 à 37 V ± 4% max sur les conditions de ligne et de charge
• courant de sortie garanti de 0,5 A
• Large plage de tension d'entrée: 4,75 à 40 V
• Ne nécessite que 4 composants externes
• Oscillateur interne à fréquence fixe de 52 kHz
• Capacité d'arrêt TTL, mode de veille à faible consommation
• Une grande efficacité
• Utilise des inducteurs standard facilement disponibles
• Déconnexion thermique et protection des limites de courant
• préfixe NCV pour les applications automobiles et autres nécessitant des changements de site et de contrôle
• Des paquets sans Pb sont disponibles*

Applications

• Régulateurs step-down (Buck) simples et très efficaces
• Pré-régulateur efficace pour régulateurs linéaires
• régulateurs de commutation sur carte
• Convertisseurs positifs à négatifs (Buck-Boost)
• Les convertisseurs step-up négatif
• L'alimentation électrique des chargeurs de batterie
