Les diodes de réglage de la fréquence d'écoulement de l'électricité doivent être intégrées à un système de réglage de la fréquence d'écoulement de l'électricité.

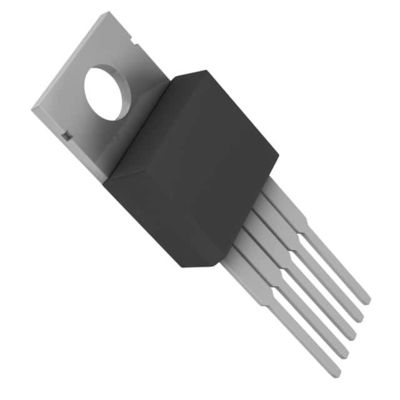

  • AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 Diodes Incorporated
Nom de marque Diodes Incorporated
Numéro de modèle Les données de l'enquête sont fournies à l'autorité compétente.
Quantité de commande min 1
Prix Based on current price
Détails d'emballage sacs antistatiques et boîtes en carton
Délai de livraison 3 à 5 jours ouvrables
Conditions de paiement T/T
Capacité d'approvisionnement En stock

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Fonction Abaissement Configuration de sortie Positif
Topologie Mâle Type de sortie Réglable
Nombre de sorties 1 Tension - entrée (minute) 4.5V
Voltage - Entrée (max) 40V Voltage - sortie (min/fixe) 1.23V
Voltage - sortie (maximum) 37V Courant - sortie 3A
Fréquence - commutation 150kHz Redresseur synchrone Je ne veux pas.
Température de fonctionnement -20°C | 85°C (VENTRES) Type de montage À travers le trou
Emballage / boîtier TO-220-5 Paquet de dispositifs fournis par le fournisseur TO-220-5
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Part Number Description
AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5
AP1506-50T5RL-U IC REG BUCK 5V 3A TO220-5R
AP1506-33T5L-U IC REG BUCK 3.3V 3A TO220-5
AP1501A-50T5L-U IC REG BUCK 5V 5A TO220-5
AP1501A-T5L-U IC REG BUCK ADJ 5A TO220-5
AP1512A-T5L-U IC REG BUCK ADJ 3A TO220-5
AP1501-12T5G-U IC REG BUCK 3A TO220-5
AP1501-12T5RG-U IC REG BUCK 3A TO220-5
AP1501-33T5G-U IC REG BUCK 3A TO220-5
AP1501-33T5RG-U IC REG BUCK 3A TO220-5
AP1501-50T5G-U IC REG BUCK 3A TO220-5
AP1501-50T5RG-U IC REG BUCK 3A TO220-5
AP1501A-12T5RG-U IC REG BUCK 3A TO220-5
AP1501A-33T5G-U IC REG BUCK 3A TO220-5
AP1501A-33T5RG-U IC REG BUCK 3A TO220-5
AP1501A-50T5G-U IC REG BUCK 3A TO220-5
AP1501A-T5G-U IC REG BUCK 3A TO220-5
AP1501A-T5RG-U IC REG BUCK 3A TO220-5R
AP1501-T5RG-U IC REG BUCK 3A TO220-5
AP1506-12T5G-U IC REG BUCK 3A TO220-5
AP1506-12T5RG-U IC REG BUCK 3A TO220-5
AP1506-33T5G-U IC REG BUCK 3A TO220-5
AP1506-33T5RG-U IC REG BUCK 3A TO220-5
AP1506-50T5G-U IC REG BUCK 3A TO220-5
AP1506-50T5RG-U IC REG BUCK 3A TO220-5
AP1506-T5G-U IC REG BUCK 3A TO220-5
AP1506-T5RG-U IC REG BUCK 3A TO220-5
AP3003T-12E1 IC REG BUCK TO220-5
AP3003T-3.3E1 IC REG BUCK TO220-5
AP3003T-5.0E1 IC REG BUCK TO220-5
AP3003T-ADJE1 IC REG BUCK TO220-5
AP1501-12T5L-U IC REG BUCK 12V 3A TO220-5L
AP1501-33T5L-U IC CONV DC-DC 3A 3.3V TO220-5L
AP1501A-33T5L-U IC CONV DC-DC 5A 3.3V TO220-5L
AP1501A-12T5G-U IC REG DC-DC BUCK TO220-5
Laisser un message
Part Number Description
Description de produit

Détails du produit

Description générale

L'AP1501 est un convertisseur CC/CC à décroissance progressive entièrement intégré, capable de conduire une charge 3A sans avoir besoin de composants de conducteur supplémentaires.L'AP1501 fonctionne à une fréquence de commutation de 150KHZ permettant l'utilisation de composants filtrants de petite tailleEn conséquence, l'espace du conseil d'administration est réduit et les coûts du BOM sont réduits.

Caractéristiques

• Voltage de sortie: 3,3 V, 5 V, 12 V et version de sortie réglable
• Variante réglable de la tension de sortie, de 1,23 V à 37 V + 4%
• 150KHZ + 15% de fréquence de commutation fixe
• Contrôle PWM non synchrone en mode tension
• Protection contre l'arrêt thermique et la limite de courant
• Entrée de commande d'arrêt ON/OFF
• La tension de fonctionnement peut atteindre 40 V
• Courant de charge de sortie: 3A
• Mode de veille à faible consommation
• Transistor de commutation intégré sur puce
• Forfaits sans plomb: TO263-5L et TO220-5L
• TO263-5L et TO220-5L ((R): Disponible dans le composé de moulage (no Br, Sb)
• Finition sans plomb/conforme à la RoHS (note 1)

Applications

• Régulateur simple à basse vitesse à haut rendement
• régulateurs de commutation sur carte
• Convertisseur positif en négatif

Les spécifications

Attribut Valeur attribuée
Produit de fabrication Diodes incorporées
Catégorie de produits Régulateurs de commutation CC
Série Le nombre de points de contrôle
Le type Convertisseur de tension
Emballage Tuyaux
Unité de poids 0.105822 oz
Mode de montage À travers le trou
Plage de température de fonctionnement - 20 ° C à + 85 ° C
Boîtier de colis Pour TO-220-5
Température de fonctionnement -20°C à 85°C (TA)
Type de montage À travers le trou
Type de sortie Réglable
Fonction Pas à pas
Produit fourni par le fournisseur Pour TO-220-5
Nombre de sorties 1 Résultats
Topologie Il est à l'appareil.
Commutation de fréquence 150 kHz
Le courant de sortie 3A
Configuration de sortie Positif
Voltage de sortie 1.23V
Voltage-sortie max 37 V
Réctifieur synchrone Je ne veux pas.
Le débit de la source de chauffage est supérieur ou égal à: 4.5V
Voltage d'entrée-max 40 V
Fermeture Fermeture
Température de fonctionnement maximale + 85 C
Plage de température de fonctionnement - 20 C
Voltage de sortie 1.23 V à 37 V
Courant d'alimentation en fonctionnement 5 mA
Voltage d'entrée 4.5 V à 40 V
Le niveau de tension d'entrée doit être supérieur ou égal à: 40 V
Courant de sortie 3 A
Frequence de commutation 150 kHz
Le niveau de tension d'entrée est le niveau de tension minimum. 4.5 V
Le système de régulation de la tension d'alimentation doit être conforme à la norme ISO 7638:2003. 4.5 V
Boîtier de colis Pour TO-220-5
Composant fonctionnel compatibleForme,emballage,composant compatible fonctionnel
Partie du fabricant Définition Produit de fabrication Comparer
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Circuits électriques		 Régulateur de commutation, en mode tension, 6,5 A, 173 kHz Frequence de commutation maximale, bipolaire, conforme à la norme ROHS, TO-220, 5 PIN Diodes incorporées Le nombre d'heures de travail est calculé en fonction de la fréquence de travail.
Le nombre de points de contrôle
Circuits électriques		 6.5A Régulateur de commutation, 173 kHz FREQ-MAX de commutation, PSFM5, TO-220, 5 PIN Diodes incorporées Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'appareil.
Le nombre d'équipements utilisés est le suivant:
Circuits électriques		 Le système de commande de l'appareil est un système de commande d'appareil. Diodes incorporées Les résultats de l'analyse de l'efficacité de l'émission de dioxyde de carbone sont présentés dans le tableau 1.

Décrits

Régulateur de commutation de Buck IC réglable positivement 1.23V 1 Sortie 3A TO-220-5
Conv DC-DC 4,5 V à 40 V descendre en unité 1,23 V à 37 V 3A 5 broches ((5+Tab) à 220 tubes
Régulateurs de tension - Régulateurs de commutation DCDC Conv HV Buck 150kHz 3A charge 40V
