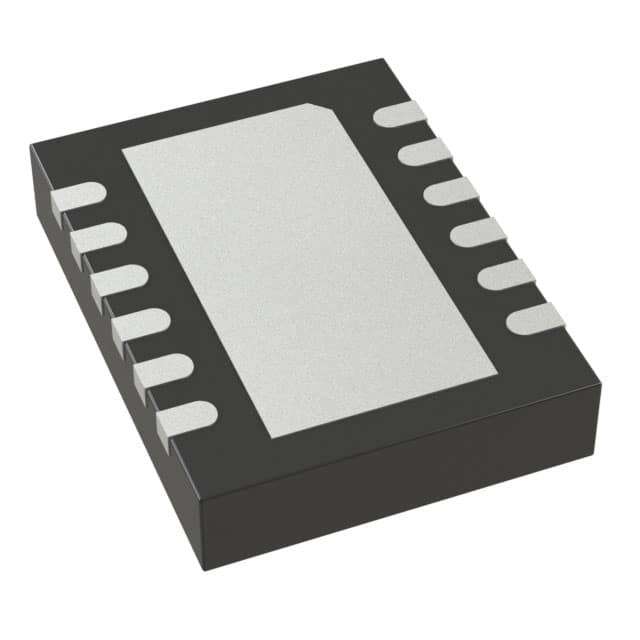

LTC3245EDE#PBF IC REG CHARG PUMP ADJ/PROG 12DFN Dispositifs analogiques inc.

  • LTC3245EDE#PBF IC REG CHARG PUMP ADJ/PROG 12DFN Analog Devices Inc.
Nom de marque Analog Devices Inc.
Numéro de modèle Les États membres doivent respecter les règles en vigueur en ce qui concerne l'accès à l'équipement.
Quantité de commande min 1
Prix Based on current price
Détails d'emballage sacs antistatiques et boîtes en carton
Délai de livraison 3 à 5 jours ouvrables
Conditions de paiement T/T
Capacité d'approvisionnement En stock

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Fonction Survolteur/dévolteur Configuration de sortie Positif
Topologie Pompe de charge Type de sortie Réglable (programmable)
Nombre de sorties 1 Tension - entrée (minute) 2.7V
Voltage - Entrée (max) 38V Voltage - sortie (min/fixe) 2.5V (3.3V, 5V)
Voltage - sortie (maximum) 5V Courant - sortie 250mA
Fréquence - commutation 450kHz Redresseur synchrone Je ne veux pas.
Température de fonctionnement -40 °C à 125 °C (TJ) Type de montage Monture de surface
Emballage / boîtier 12-WFDFN a exposé la protection Paquet de dispositifs fournis par le fournisseur 12-DFN (4x3)
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Part Number Description
LTC3245EDE#PBF IC REG CHARG PUMP ADJ/PROG 12DFN
LTC3458EDE#PBF IC REG BOOST ADJ 1.4A 12DFN
LTC3441EDE#PBF IC REG BCK BST ADJ 1.2A 12DFN
LTC3443EDE#PBF IC REG BCK BST ADJ 1.2A 12DFN
LT8364HDE#PBF IC REG BST SEPIC 4A 12DFN
LTC3458LEDE#PBF IC REG BOOST ADJ 1.4A 12DFN
LT8364EDE#PBF IC REG BST SEPIC 4A 12DFN
LT8364EDE#TRPBF IC REG BST SEPIC 4A 12DFN
LTC3121IDE#TRPBF IC REG BOOST ADJ 1.5A 12DFN
LTC3245EDE#TRPBF IC REG CHARG PUMP ADJ/PROG 12DFN
LTC3441EDE#TRPBF IC REG BCK BST ADJ 1.2A 12DFN
LTC3442EDE#TRPBF IC REG BCK BST ADJ 1.2A 12DFN
LTC3252EDE#PBF IC REG CHARGE PUMP ADJ 12DFN
LTC3122EDE#TRPBF IC REG BOOST ADJ 2.5A 12DFN
LTC3122EDE#PBF IC REG BOOST ADJ 2.5A 12DFN
LTC3122IDE#PBF IC REG BOOST ADJ 2.5A 12DFN
LT8364IDE#PBF IC REG BST SEPIC 4A 12DFN
LTC3121EDE#PBF IC REG BOOST ADJ 1.5A 12DFN
LTC3245IDE#PBF IC REG CHARG PUMP ADJ/PROG 12DFN
LTC3121EDE#TRPBF IC REG BOOST ADJ 1.5A 12DFN
LTC3442EDE#PBF IC REG BCK BST ADJ 1.2A 12DFN
LTC3121IDE#PBF IC REG BOOST ADJ 1.5A 12DFN
LT3473AEDE#TRPBF IC REG BOOST ADJ 1.2A 12DFN
LT8364IDE#TRPBF IC REG BST SEPIC 4A 12DFN
LT8364HDE#TRPBF IC REG BST SEPIC 4A 12DFN
LTC3122IDE#TRPBF IC REG BOOST ADJ 2.5A 12DFN
LT3473AEDE#PBF IC REG BOOST ADJ 1.2A 12DFN
LTC3245IDE#TRPBF IC REG CHARG PUMP ADJ/PROG 12DFN
LTC3458EDE#TRPBF IC REG BOOST ADJ 1.4A 12DFN
LTC3458LEDE#TRPBF IC REG BOOST ADJ 1.4A 12DFN
LTC3443EDE#TRPBF IC REG BCK BST ADJ 1.2A 12DFN
LTC3441EDE IC REG BUCK BOOST ADJ 1.2A 12DFN
LTC3252EDE#TRPBF IC REG CHARGE PUMP ADJ 12DFN
LT3473AEDE IC REG BOOST ADJ 1.2A 12DFN
Laisser un message
Part Number Description
Description de produit

Détails du produit

Définition

Le LTC® 3245 est un convertisseur CC/DC à condensateur commuté qui produit une sortie réglée (3,3 V, 5 V ou réglable) d'une entrée de 2,7 V à 38 V.L'appareil utilise la conversion fractionnelle du condensateur commuté pour maintenir la régulation sur une large gamme de tension d'entréeLe circuit interne sélectionne automatiquement le rapport de conversion pour optimiser l'efficacité à mesure que la tension d'entrée et les conditions de charge varient. Aucun inducteur n'est nécessaire.

Caractéristiques

2.7V à 38V VINRange
IQ= 18μA en fonctionnement; 4μA en arrêt
12 V à 5 V Efficacité = 81%
Opération multimode (2:1, 1:1, 1:2) avec commutation automatique du mode
Faible bruit, fonctionnement à fréquence constante
Fonctionnement en mode de détonation sélectionnable par broche®
VOUT: fixe 3,3 V, 5 V ou réglable (2,5 V à 5 V)
IOUT Jusqu'à 250 mA
Protection contre les surchauffeurs et les courts-circuits
Température de fonctionnement de la jonction: 150°C maximum
MSOP à 12 broches renforcées thermiquement et paquets DFN à 12 broches (3 mm × 4 mm) à profil bas

Applications

Équipement pour émetteurs-récepteurs ECU/CAN automobiles
Produits ménagers industriels
Conversion de faible puissance de 12 V en 5 V

Les spécifications

Attribut Valeur attribuée
Produit de fabrication Appareils analogiques / technologie linéaire
Catégorie de produits Régulateurs de commutation CC
Série -
Emballage Emballage alternatif par tube
Boîtier de colis 12-WFDFN Plateau exposé
Température de fonctionnement -40 °C à 125 °C (TJ)
Type de montage Monture de surface
Type de sortie Réglable (programable)
Fonction Pas en avant/pas en bas
Produit fourni par le fournisseur Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Nombre de sorties 1 Résultats
Topologie Pompes de charge
Commutation de fréquence 450 kHz
Le courant de sortie 250 mA
Configuration de sortie Positif
Voltage de sortie 2.5V (3,3V, 5V)
Voltage-sortie max 5V
Réctifieur synchrone Je ne veux pas.
Le débit de la source de chauffage est supérieur ou égal à: 2.7V
Voltage d'entrée-max 38 V

Décrits

Régulateur de commutation de la pompe de charge IC réglable positivement (programable) 2,5 V (3,3 V, 5 V) 1 sortie 250 mA 12-WFDFN Pad exposé
LTC3245 - large portée VIN, faible bruit, pompe de charge Buck-Boost de 250 mA
