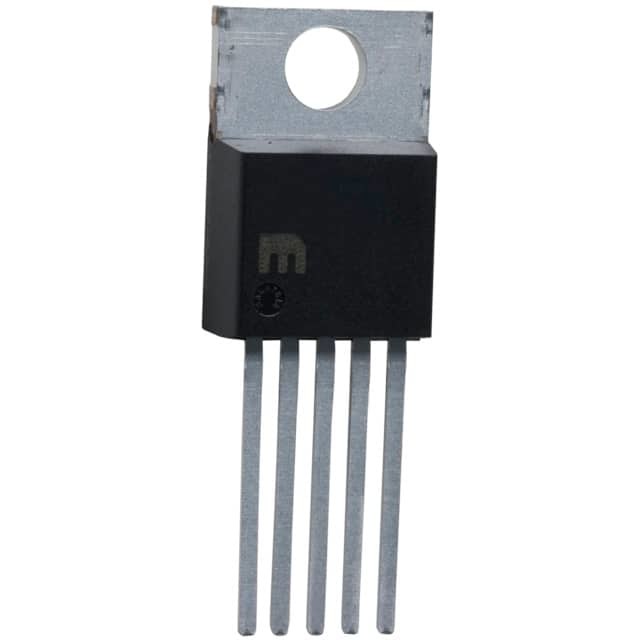

LM2576-5.0WT IC REG BUCK 5V 3A TO220-5 Technologie à puce électronique
| Nom de marque | Microchip Technology |
|---|---|
| Numéro de modèle | LM2576-5.0WT |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | sacs antistatiques et boîtes en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | En stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Fonction | Abaissement | Configuration de sortie | Positif |
|---|---|---|---|
| Topologie | Mâle | Type de sortie | Fixé |
| Nombre de sorties | 1 | Tension - entrée (minute) | 4V |
| Voltage - Entrée (max) | 40V | Voltage - sortie (min/fixe) | 5V |
| Voltage - sortie (maximum) | - | Courant - sortie | 3A |
| Fréquence - commutation | 52kHz | Redresseur synchrone | Je ne veux pas. |
| Température de fonctionnement | -40 °C à 125 °C (TJ) | Type de montage | À travers le trou |
| Emballage / boîtier | TO-220-5 | Paquet de dispositifs fournis par le fournisseur | TO-220-5 |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| LM2576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| LM2575WT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12WT | IC REG BUCK 12V 3A TO220-5 | |
| MIC4576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-3.3WT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0WT | IC REG BUCK 5V 1A TO220-5 | |
| LM2576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-5.0WT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-3.3WT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC2171WT | IC REG MULTI CONFG ADJ TO220-5 | |
| LM2576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-12WT | IC REG BUCK 12V 1A TO220-5 | |
| MIC4575WT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| LM2576BT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4576BT | IC REG BUCK ADJ 3A TO220-5 | |
| LM2575-12BT | IC REG BUCK 12V 1A TO220-5 | |
| LM2575-3.3BT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0BT | IC REG BUCK 5V 1A TO220-5 | |
| LM2575BT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12BT | IC REG BUCK 12V 3A TO220-5 | |
| LM2576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC2171BT | IC REG MULTI CONFG ADJ TO220-5 | |
| MIC4575-3.3BT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC4575-5.0BT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4575BT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| MIC4576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| MIC4576-3.3BU | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-3.3BU TR | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0BU | IC REG BUCK 5V 3A TO263-5 | |
| MIC4576-5.0BU TR | IC REG BUCK 5V 3A TO263-5 |
Description de produit
Détails du produit
Description générale
Les circuits intégrés monolithiques de la série LM2576 fournissent toutes les fonctions actives d'un régulateur de commutation step-down (buck).Les versions réglables ont une plage de tension de sortie de 1.23V à 37V. Les deux versions sont capables de conduire une charge de 3A avec une excellente régulation de la ligne et de la charge.
Caractéristiques
• 3,3 V, 5 V, 12 V et sortie réglable• Voltage sur les conditions de ligne et de charge spécifiées:
Version fixe: ± 3% de tension de sortie maximale
Version réglable: ± 2% de tension de rétroaction maximale
• Courant de sortie 3A garanti
• large plage de tension d'entrée: de 4V à 40V
• Large plage de tension de sortie de 1,23 V à 37 V
• Ne nécessite que 4 composants externes
• Oscillateur interne à fréquence fixe de 52 kHz
• Le QI en mode veille à faible consommation est généralement < 200 μA
• 80% d'efficacité (version réglable généralement > 80%)
• Utilise des inducteurs standard facilement disponibles
• Arrêt thermique et protection des limites de courant
• 100% de combustion thermique électrique
Applications
• Régulateur simple et hautement performant• Pré-régulateur efficace pour les régulateurs linéaires
• régulateurs de commutation sur carte
• Convertisseur positif à négatif (inversion Buck-Boost)
• Convertisseur de retour en vol isolé utilisant un nombre minimal de composants externes
• Convertisseur de puissance négatif
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | Technologie des puces |
| Catégorie de produits | Régulateurs de commutation CC |
| Série | LM2576 |
| Le type | Régulateur de soupape |
| Emballage | Tuyaux |
| Unité de poids | 0.105822 oz |
| Mode de montage | À travers le trou |
| Boîtier de colis | Pour TO-220-5 |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | À travers le trou |
| Type de sortie | Fixé |
| Fonction | Pas à pas |
| Produit fourni par le fournisseur | Pour TO-220-5 |
| Nombre de sorties | 1 Résultats |
| Topologie | Il est à l'appareil. |
| Commutation de fréquence | 52 kHz |
| Le courant de sortie | 3A |
| Configuration de sortie | Positif |
| Voltage de sortie | 5V |
| Voltage-sortie max | - |
| Réctifieur synchrone | Je ne veux pas. |
| Le débit de la source de chauffage est supérieur ou égal à: | 4V |
| Voltage d'entrée-max | 40 V |
| Température de fonctionnement maximale | + 85 C |
| Plage de température de fonctionnement | - Quarante degrés. |
| Voltage de sortie | 1.23 V à 37 V |
| Le niveau de tension d'entrée doit être supérieur ou égal à: | 40 V |
| Courant de sortie | 3 A |
| Frequence de commutation | 52 kHz |
| Le niveau de tension d'entrée est le niveau de tension minimum. | 4 V |
| Boîtier de colis | Pour TO-220-5 |
Composant fonctionnel compatible
Forme,emballage,composant compatible fonctionnel
| Partie du fabricant | Définition | Produit de fabrication | Comparer |
| LM2596T-5. Je vous en prie.0 Circuits électriques |
IC 7.5 Un régulateur de commutation, 173 kHz FREQ-MAX de commutation, PZFM5, BENT STAGGERED, TO-220, 5 PIN, régulateur ou contrôleur de commutation | Société nationale des semi-conducteurs | LM2576-5.0WT contre LM2596T-5.0 |
| LM2576T-5. Je vous en prie.0 Circuits électriques |
Régulateur de commutation, en mode tension, 7,5 A, 62 kHz Frequence de commutation maximale, bipolaire, PSFM5, droit, TO-220, 5 PIN | La société Semtech | LM2576-5.0WT contre LM2576T-5.0 |
| LM2576HVT-5. Je vous en prie.0 Circuits électriques |
Régulateur de commutation, 7.5A, PSFM5, TO-220, 5 PIN | TAEJIN Technology Co., Ltd. a été créée pour fournir des services d'assistance technique aux entreprises de l'industrie chinoise. | LM2576-5.0WT contre LM2576HVT-5.0 |
| LM2576TV-5G Circuits électriques |
Régulateur de soupape, commutateur, 3,0 A, 15 V 3,0 A, 5,0 V, 52 kHz, TO-220 5 LED OFFSET, 50-TUBE | Sur semi-conducteur | LM2576-5.0WT contre LM2576TV-5G |
| LM2576T-005G Circuits électriques |
Régulateur de soupape, commutateur, 3,0 A, 15 V 3,0 A, 5,0 V, 52 kHz, TO-220 5 LED, 50-TUBE | Sur semi-conducteur | LM2576-5.0WT contre LM2576T-005G |
| LM2576T-5 Circuits électriques |
IC 7.5 Un régulateur de commutation, 63 kHz FREQ-MAX de commutation, PSFM5, TO-220, 5 PIN, régulateur ou contrôleur de commutation | Sur semi-conducteur | LM2576-5.0WT contre LM2576T-5 |
| MIC4576-5.0WT Circuits électriques |
8.5Un régulateur de commutation, 220 kHz de fréquence de commutation maximale, PSFM5 | Microchip Technology Inc. est une société | LM2576-5.0WT contre MIC4576-5.0WT |
| LM2576-5.0WT Circuits électriques |
7.5A régulateur de commutation, 63 kHz de commutation de fréquence maximale, PSFM5 | Microchip Technology Inc. est une société | LM2576-5.0WT contre LM2576-5.0WT |
| LM2576T-5.0/NOPB Circuits électriques |
Régulateur de bas niveau de comptage de composants basse tension de 40 V, 3 A | Les instruments du Texas | LM2576-5.0WT contre LM2576T-5.0/NOPB |
| LM2576HVT-5.0/NOPB Circuits électriques |
IC 7.5 Un régulateur de commutation, 63 kHz FREQ-MAX de commutation, PSFM5, sans plomb, TO-220, 5 PIN, régulateur ou contrôleur de commutation | Société nationale des semi-conducteurs | L'équipement est équipé d'un moteur de commande à commande numérique. |
Décrits
Régulateur de commutation de Buck IC positif fixe 5V 1 Sortie 3A TO-220-5
Conv DC-DC 4V à 40V descendre en marche vers le bas en sortie simple 5V 3A 5-Pin ((5+Tab) TO-220 Tube
Régulateurs de tension - Régulateurs de commutation 3A Régulateur SMPS step-down
