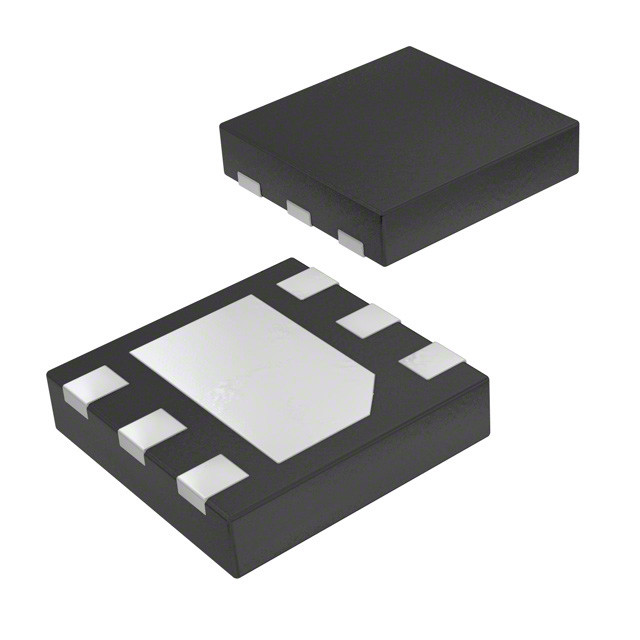

RT8010GQW IC REG BUCK réglable 1A 6WDFN Richtek États-Unis Inc.
| Nom de marque | Richtek USA Inc. |
|---|---|
| Numéro de modèle | RT8010GQW |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | sacs antistatiques et boîtes en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | En stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Fonction | Abaissement | Configuration de sortie | Positif |
|---|---|---|---|
| Topologie | Mâle | Type de sortie | Réglable |
| Nombre de sorties | 1 | Tension - entrée (minute) | 2.5V |
| Voltage - Entrée (max) | 5.5V | Voltage - sortie (min/fixe) | 0.6V |
| Voltage - sortie (maximum) | 5.5V | Courant - sortie | 1A |
| Fréquence - commutation | 1.5MHz | Redresseur synchrone | - Oui, oui. |
| Température de fonctionnement | -40°C à 85°C (TA) | Type de montage | Monture de surface |
| Emballage / boîtier | 6-WDFN a exposé la protection | Paquet de dispositifs fournis par le fournisseur | 6-WDFN (2x2) |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| RT8010GQW | IC REG BUCK ADJUSTABLE 1A 6WDFN | |
| RT5710FHGQW | IC REG BUCK ADJ 1A 6WDFN | |
| RT5710AHGQW | IC REG BUCK ADJUSTABLE 1A 6WDFN | |
| RT5710BHGQW | IC REG BUCK ADJUSTABLE 1A 6WDFN | |
| RT8010-33GQW | IC REG BUCK 3.3V 1A 6WDFN | |
| RT8057GQW(2) | IC REG BUCK ADJUSTABLE 1A 6WDFN | |
| RT5712AHGQW | IC REG BUCK ADJUSTABLE 2A 6WDFN | |
| RT5712EHGQW | IC REG BUCK ADJUSTABLE 2A 6WDFN | |
| RT8016GQW | IC REG BUCK ADJUSTABLE 1A 6WDFN | |
| RT5751AHGQW | 6V 1A SYNC ADJ ACOT BUCK WDFN-6 | |
| RT5752BHGQW | IC REG BUCK ADJ 2A 6WDFN | |
| RT8010-10GQW | IC REG BUCK 1V 1A 6WDFN | |
| RT8010-12GQW | IC REG BUCK 1.2V 1A 6WDFN | |
| RT8010-15GQW | IC REG BUCK 1.5V 1A 6WDFN | |
| RT8010-16GQW | IC REG BUCK 1.6V 1A 6WDFN | |
| RT8010-18GQW | IC REG BUCK 1.8V 1A 6WDFN | |
| RT8010-25GQW | IC REG BUCK 2.5V 1A 6WDFN | |
| RT8048ZQW | IC REG BUCK ADJUSTABLE 1A 6WDFN | |
| RT5711AHGQW | IC REG BUCK ADJ 1.5A 6WDFN | |
| RT5711BHGQW | IC REG BUCK ADJ 1.5A 6WDFN | |
| RT2657GQW | IC REG BUCK ADJ 600MA 6WDFN | |
| RT5712FHGQW | IC REG BUCK ADJUSTABLE 2A 6WDFN | |
| RT8057GQW | IC REG BUCK ADJUSTABLE 1A 6WDFN | |
| RT5712BHGQW | IC REG BUCK ADJUSTABLE 2A 6WDFN | |
| RT5751BHGQW | 6V 1A SYNC ADJ ACOT BUCK WDFN-6 |
Description de produit
Détails du produit
Description générale
Le RT8010/A est un convertisseur DC-DC à débit décroissant (PWM) à haute efficacité, capable de fournir un courant de sortie de 1 A sur une large plage de tension d'entrée de 2,5 V à 5,5 V,le RT8010/A est idéal pour les appareils électroniques portables alimentés par une batterie Li-ion à une cellule ou par d'autres sources d'alimentation telles que les téléphones cellulaires, PDA et appareils portables.Deux modes de fonctionnement sont disponibles, notamment: commutateur automatique PWM/Low Dropout et modes d'arrêt. Le redresseur synchrone interne avec faible RDS ((ON) réduit considérablement la perte de conduction en mode PWM.Aucune diode Schottky externe n'est requise dans l'application pratique.
Le RT8010/A entre en mode basse décharge lorsque le PWM normal ne peut pas fournir une tension de sortie régulée en allumant en continu le PMOS supérieur.1μA lorsque l'épingle EN est tirée vers le bas.
L'ondulation de commutation est facilement lissée par de petits éléments de filtrage de paquets grâce à une fréquence de fonctionnement fixe de 1,5 MHz.Ceci, ainsi que le petit WDFN-6L 2x2 et WQFN-16L 3x3 paquet fournit une petite application de la zone PCBParmi les autres caractéristiques figurent le démarrage en douceur, une tension de référence interne inférieure avec une précision de 2%, une protection contre la température et une protection contre le courant.
Caractéristiques
● Plage d'entrée de +2,5 V à +5,5 V● Voltage de sortie (sortie réglable de 0,6 V à VIN)
RT8010: 1,0 V, 1,2 V, 1,5 V, 1,6 V, 1,8 V, 2,5 V et 3,3 V
Voltage de sortie fixe/réglable
RT8010A Voltage de sortie réglable uniquement
● courant de sortie 1A
● 95% d'efficacité
● Pas besoin de diode Schottky
● Opération PWM à fréquence fixe de 1,5 MHz
● Un petit WDFN à 6 conduits et un WQFN à 16 conduits
● Conforme à la réglementation RoHS et 100% sans plomb (Pb)
Applications
● Les téléphones portables● Appareils de renseignement personnel
● Modems sans fil et DSL
● Les lecteurs MP3
● Des instruments portables
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | Je vous en prie. |
| Catégorie de produits | Régulateurs de commutation CC |
| Série | - |
| Emballage | Emballage de remplacement |
| Boîtier de colis | 6-WDFN Plateau exposé |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Type de montage | Monture de surface |
| Type de sortie | Réglable |
| Fonction | Pas à pas |
| Produit fourni par le fournisseur | 6-WDFN (2x2) |
| Nombre de sorties | 1 Résultats |
| Topologie | Il est à l'appareil. |
| Commutation de fréquence | 1.5 MHz |
| Le courant de sortie | 1A |
| Configuration de sortie | Positif |
| Voltage de sortie | 0.6V |
| Voltage-sortie max | 5.5V |
| Réctifieur synchrone | - Oui, oui. |
| Le débit de la source de chauffage est supérieur ou égal à: | 2.5V |
| Voltage d'entrée-max | 5.5V |
Décrits
Régulateur de commutation de boîte IC réglable positivement 0,6V 1 sortie 1A 6-WDFN
