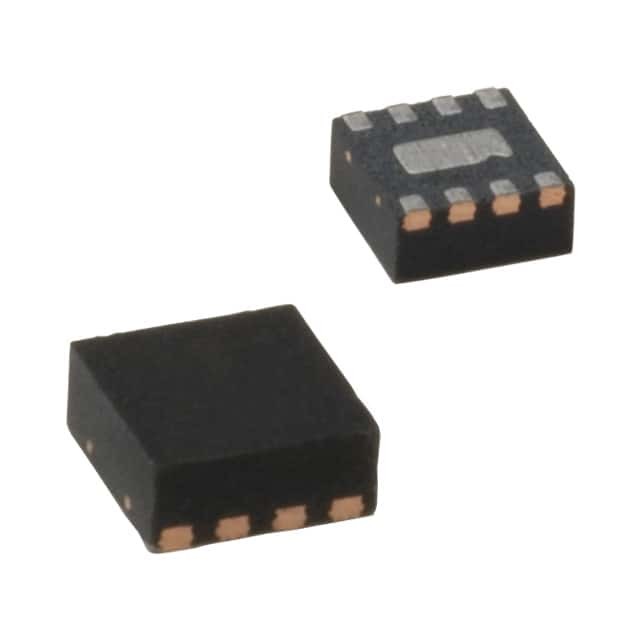

MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF Technologie basée sur une puce

Description générale

Le MIC2288 est un régulateur de commutation de boost DC/DC de 1,2 MHz PWM disponible dans les options de paquetage Thin SOT-23 et 2 mm × 2 mm MLFTM.Une forte densité de puissance est obtenue grâce à l'interrupteur interne 34V/1A du MIC2288, ce qui lui permet d'alimenter de grandes charges dans une minuscule empreinte.
Le MIC2288 implémente un schéma de contrôle de mode courant à fréquence constante, 1,2 MHz PWM, avec compensation interne qui offre une excellente réponse transitoire et des performances de régulation de sortie.L'opération à haute fréquence permet d'économiser de l'espace en permettant deLa topologie PWM à fréquence fixe réduit également le bruit de commutation spurious et l'ondulation à la source d'alimentation d'entrée.
Le MIC2288 est disponible dans un pack Thin SOT-23-5 de profil bas et un pack sans plomb MLFTM-8 de 2 mm × 2 mm. L'option de pack MLFTM-8 de 2 mm × 2 mm a une fonction de protection contre la surtension.

Caractéristiques

• Plage de tension d'entrée de 2,5 V à 10 V
• Voltage de sortie réglable à 34 V
• Plus de 1A de courant d'interrupteur
• fonctionnement PWM à 1,2 MHz
• Stable avec des condensateurs en céramique
• Haute efficacité
• régulation de la ligne et de la charge < 1%
• Faible effet d'entraînement entre l'entrée et la sortie
• courant d'arrêt < 1 μA
• UVLO
• Protection contre les surtensions de sortie (MIC2288BML)
• Éteindre à une température supérieure
• Option d'emballage mince SOT-23-5
• Option d'emballage MLFTM-8 sans plomb de 2 mm × 2 mm
• la plage de température de jonction de 40°C à +125°C

Applications

• alimentation organique par EL
• L'approvisionnement en TFT-LCD
• alimentation 12V pour les applications DSL
• Convertisseurs CC/DC à sortie multiple
• Régulateurs de sortie positifs et négatifs
• Les convertisseurs SEPIC
