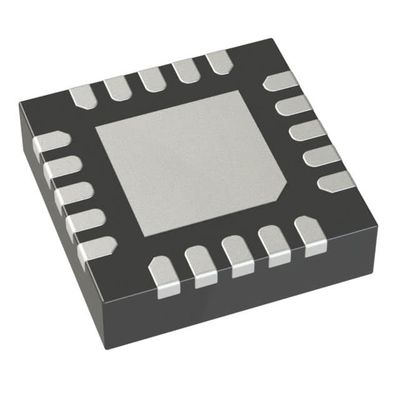

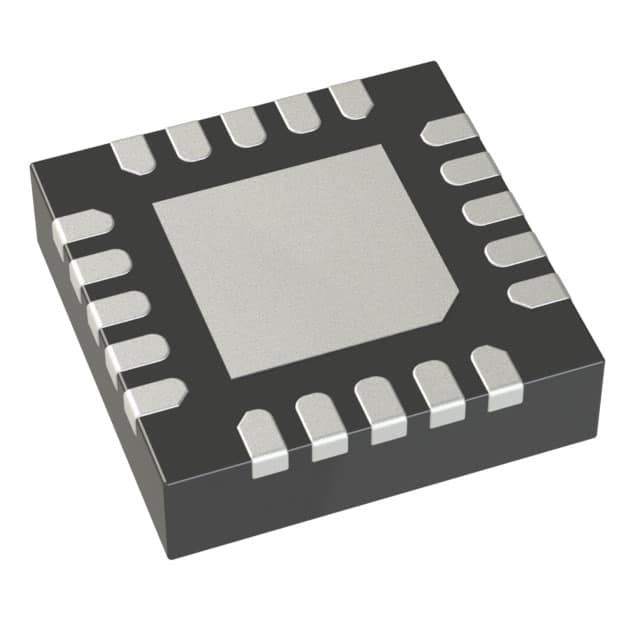

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN Dispositifs analogiques inc.

Définition

Le LTC®3562 est un régulateur synchrone monolithique quad à haute efficacité avec une interface I2C.Deux régulateurs sont réglables de l'extérieur et peuvent avoir leurs tensions de rétroaction programmées entre 425mV et 800mV en étapes de 25mV (type A)Les deux autres régulateurs sont des régulateurs de sortie fixes dont la tension de sortie peut être programmée entre 600mV et 3,775V en étapes de 25mV (type B).Les quatre régulateurs fonctionnent indépendamment et peuvent être mis en saut d'impulsionLes régulateurs de type A ont des broches RUN séparées qui peuvent être activées si le contrôle I2C n'est pas disponible.

Caractéristiques

■ Quatre réglages I2C indépendants
régulateurs (2 × 600 mA, 2 × 400 mA)
■ Deux tensions de rétroaction I2C programmables
Régulateurs (R600A, R400A): VFB de 425 à 800 mV
■ Deux régulateurs de tension de sortie programmables I2C
(R600B, R400B): VOUT de 600 mV à 3,775 V
■ Les modes programmables sont les suivants: pulse skip, LDO, burst mode,®
Opération en mode d'explosion forcée
■ Courant silencieux < 100 μA (tous les régulateurs activés)
dans le mode LDO)
■ fréquence de commutation fixe de 2,25 MHz (saut d'impulsion)
Mode de fonctionnement
■ La limitation de la vitesse réduit le bruit des commutateurs
■ Régulateur R600A
■ Petit, renforcé thermiquement, 20 mm × 3 mm de plomb
Paquet QFN

Applications

■ Différentes applications portatives avec plusieurs rails d'alimentation
■ Appareils d'information personnelle
■ Modems sans fil et DSL
■ Les appareils photo numériques
■ Lecteurs MP3
■ Instruments portables
