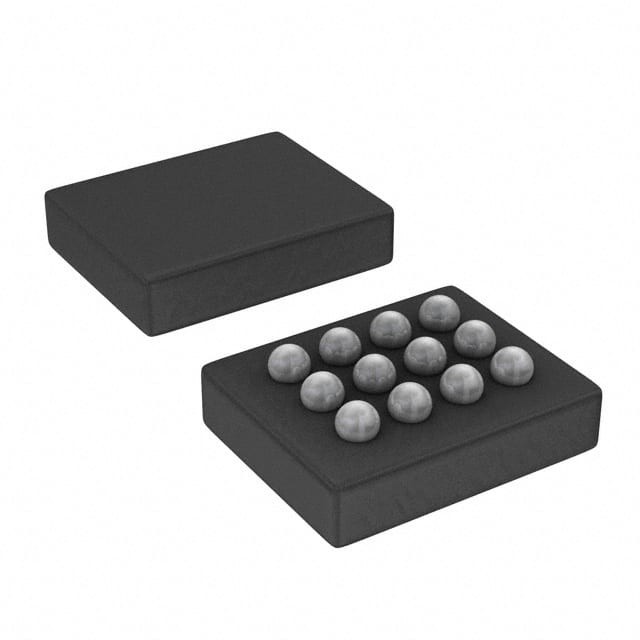

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA Instruments du Texas
| Nom de marque | Texas Instruments |
|---|---|
| Numéro de modèle | TPS63050YFFR |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | sacs antistatiques et boîtes en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | En stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Fonction | Survolteur/dévolteur | Configuration de sortie | Positif |
|---|---|---|---|
| Topologie | Mâle-poussée | Type de sortie | Réglable |
| Nombre de sorties | 1 | Tension - entrée (minute) | 2.5V |
| Voltage - Entrée (max) | 5.5V | Voltage - sortie (min/fixe) | 2.5V |
| Voltage - sortie (maximum) | 5.5V | Courant - sortie | 500mA |
| Fréquence - commutation | 2.5MHz | Redresseur synchrone | - Oui, oui. |
| Température de fonctionnement | -40°C à 85°C (TA) | Type de montage | Monture de surface |
| Emballage / boîtier | 12-UFBGA, DSBGA | Paquet de dispositifs fournis par le fournisseur | 12-DSBGA |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| TPS63050YFFR | IC REG BCK BST ADJ 500MA 12DSBGA | |
| TPS63051YFFT | IC REG BCK BST 3.3V 12DSBGA | |
| TPS63051YFFR | IC REG BCK BST 3.3V 12DSBGA | |
| TPS63050YFFT | IC REG BCK BST ADJ 500MA 12DSBGA | |
| TPS62353YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62356YZGT | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
| TPS62353YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62350YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62350YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62352YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62354YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62356YZGR | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
| TPS62000YEGT | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62000YZGT | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62351YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62351YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62000YEGR | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62000YZGR | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62352YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62354YZGT | IC REG BUCK ADJ/PROG 12DSBGA |
Description de produit
Détails du produit
Définition
La famille d'appareils TPS6305x est un convertisseur de courant buck-boost à faible courant de repos à haut rendement, adapté aux applications où la tension d'entrée est supérieure ou inférieure à la tension de sortie.
Le courant de sortie continu peut aller jusqu'à 500 mA en mode boost et jusqu'à 1 A en mode buck.La famille d'appareils TPS6305x régule la tension de sortie sur toute la plage de tension d'entrée en basculant automatiquement entre le mode buck ou boost en fonction de la tension d'entrée, assurant une transition transparente entre les modes.
Le convertisseur buck-boost est basé sur un contrôleur à fréquence fixe, à modulation de la largeur d'impulsion (PWM) utilisant une rectification synchrone pour obtenir le plus haut rendement.le convertisseur entre en mode économie d'énergie pour maintenir une efficacité élevée sur toute la plage de courant de charge.
La broche PFM/PWM permet à l'utilisateur de sélectionner entre le fonctionnement en mode PFM/PWM automatique et le fonctionnement en mode PWM forcé.La tension de sortie est programmable à l'aide d'un diviseur de résistance externeLe convertisseur peut être désactivé pour minimiser la consommation de la batterie.L'appareil est emballé dans un DSBGA à 12 broches et dans un paquet HotRod à 12 broches.
Caractéristiques
• Billets réels ou boost avec transition en douceur entre les modes buck et boost
• Plage de tension d'entrée de 2,5 V à 5,5 V
• 0,5-A Courant de sortie continu: VIN ≥ 2,5 V, VOUT = 3,3 V
• Version réglable et à tension de sortie fixe
• Efficacité > 90% en mode boost et > 95% en mode buck
• 2,5 MHz Fréquence de commutation typique
• Limites de courant d'entrée moyennes réglables
• Temps de démarrage en douceur réglable
• Courant de repos du dispositif < 60 μA
• Mode d'économie d'énergie automatique ou mode PWM forcé
• Déconnexion de la charge lors de l'arrêt
• Protection contre les températures élevées
• Petit paquet HotRodTM QFN de 1,6 mm x 1,2 mm, WCSP à 12 broches et à 2,5 mm x 2,5 mm
• Créer un design personnalisé en utilisant:
TPS63050 avec le concepteur de puissance WEBENCH®
TPS63051 Avec le concepteur de puissance WEBENCH®
Applications
• Les téléphones portables et les smartphones
• Comprimés PC
• accessoires de PC et de téléphones intelligents
• Applications à batterie
• Réseau intelligent/compteur intelligent
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | Les instruments du Texas |
| Catégorie de produits | Régulateurs de commutation CC |
| Série | TPS63050 |
| Le type | Convertisseur de tension |
| Emballage | Emballage de remplacement |
| Mode de montage | DSM/SMT |
| Plage de température de fonctionnement | - 40 ° C à + 85 ° C |
| Boîtier de colis | 12 - UFBGA, DSBGA |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Type de montage | Monture de surface |
| Type de sortie | Réglable |
| Fonction | Pas en avant/pas en bas |
| Produit fourni par le fournisseur | 12 - DSBGA |
| Nombre de sorties | 1 Résultats |
| Topologie | Le Buck-Boost |
| Commutation de fréquence | 2.5 MHz |
| Le courant de sortie | 500 mA |
| Configuration de sortie | Positif |
| Voltage de sortie | 2.5V |
| Voltage-sortie max | 5.5V |
| Réctifieur synchrone | - Oui, oui. |
| Le débit de la source de chauffage est supérieur ou égal à: | 2.5V |
| Voltage d'entrée-max | 5.5V |
| Température de fonctionnement maximale | + 85 C |
| Plage de température de fonctionnement | - Quarante degrés. |
| Voltage de sortie | 2.5 V à 5,5 V |
| Voltage d'entrée | 2.5 V à 5,5 V |
| Le niveau de tension d'entrée doit être supérieur ou égal à: | 5.5 V |
| Courant de sortie | 500 mA |
| Frequence de commutation | 2.5 MHz |
| Le niveau de tension d'entrée est le niveau de tension minimum. | 2.5 V |
| Boîtier de colis | Les données de référence |
| Partie du fabricant | Définition | Produit de fabrication | Comparer |
| TPS63050YFFT: les produits de base sont soumis à des contrôles d'état. Circuits électriques |
TPS6305x Buck-Boost à inducteur unique avec commutateur 1-A et démarrage doux réglable 12-DSBGA -40 à 85 | Les instruments du Texas | Les coûts de production sont calculés en fonction de l'évolution de la production. |
Décrits
Conv DC-DC 2,5 V à 5,5 V Passer vers le bas / Passer vers le haut Single-Out 2,5 V à 5,5 V 0,5 A 12 broches DSBGA T / R
Régulateurs de tension - Régulateurs de commutation
