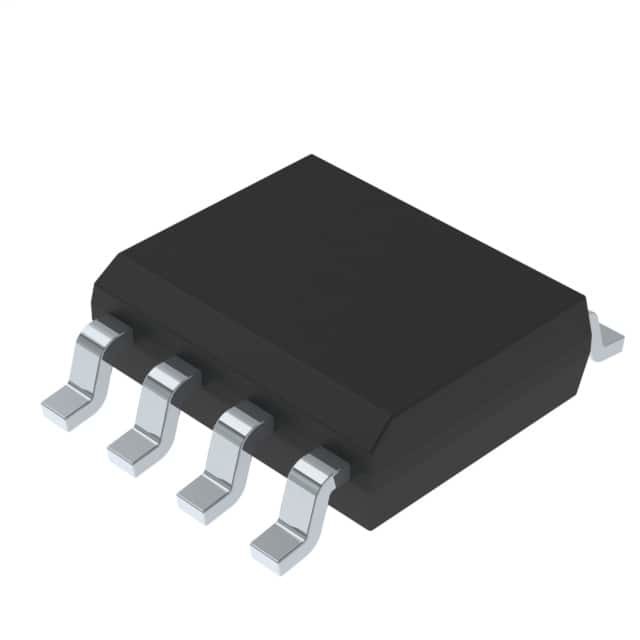

STM795SM6F IC SUPERVISOR 1 CHANNEL 8SO STMmicroélectronique

Résumé

Les superviseurs STM690/704/795/802/804/805/806 sont des dispositifs autonomes qui assurent des fonctions de supervision des microprocesseurs avec la capacité de ne pas volatiliser et de protéger par écrit la LPSRAM externe.Une référence et un comparateur de tension de précision surveillent l'entrée VCC pour une condition hors tolérance. Lorsqu'une condition VCC invalide se produit, la sortie de réinitialisation (RST) est forcée à être basse (ou élevée dans le cas de RST).Ces appareils offrent également un chronomètre de surveillance (à l'exception de STM704/795/806) ainsi qu'un comparateur de panne de courant (à l'exception de STM795) pour fournir au système un avertissement précoce d'une panne de courant imminente.
Ces appareils sont disponibles dans un pack SOIC standard à 8 broches ou dans un pack TSSOP à 8 broches permettant d'économiser de l'espace.

Résumé

■ RST ou RST
■ Superviseur de la NVRAM pour la LPSRAM externe
■ GATING à puce (STM795 uniquement) pour la LPSRAM externe (7ns max PROP DELAY)
■ INTRODUCTION manuelle (poussoir) de réinitialisation
■ 200 ms (TYP) de trajet
■ TEMPERATEUR de chien de garde - 1,6 seconde (type)
■ L'interrupteur à batterie automatique
■ TEMPS de courant d'alimentation de la batterie bas - 0,4 μA (TYP)
■ Comparateur de puissance et de défaut (PFI/PFO)
■ courant d'alimentation bas - 40 μA (TYP)
■ RST (RST) garantie en dessous de VCC = 1,0 V
■ TEMPÉRATURE de fonctionnement: de 40°C à 85°C (de qualité industrielle)
