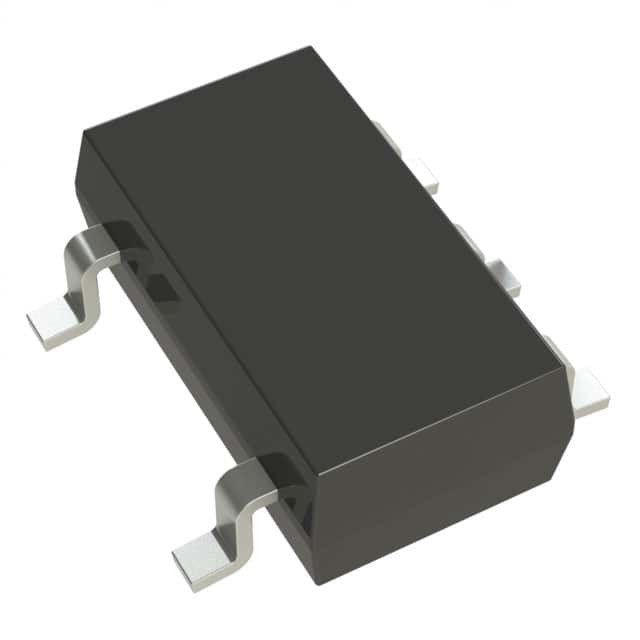

MIC2774N-31YM5-TR IC SUPERVISOR 2 CHANNEL SOT23-5 Technologie à puce

Description générale

Le MIC2774 est un superviseur d'alimentation double qui fournit une surveillance de la sous-tension, une capacité de réinitialisation manuelle et une génération de réinitialisation de l'alimentation dans un package SOT-23 compact à 5 broches.Les caractéristiques comprennent deux détecteurs de sous-tension, un fixe et un réglable, et un choix de sorties de réinitialisation. Un détecteur de sous-tension compare le VDD à un seuil fixe.l'entrée réglable par l'utilisateur est comparée à une référence de 300 mVCette basse tension de référence permet de surveiller des tensions inférieures à celles prises en charge par les circuits intégrés de surveillance précédents.

Caractéristiques

• Surveiller deux sources d'alimentation indépendantes pour les conditions de sous-tension
• Une entrée fixe et une entrée réglable par l'utilisateur
• Choix de dix seuils programmés en usine
• L'entrée réglable permet de surveiller des alimentations aussi basses que 0,3 V
• Génère une impulsion de réinitialisation de 140 ms (min.)
• Entrée de réinitialisation manuelle
• Choix des sorties actives-hautes, actives-faibles ou actives-faibles à écoulement ouvert
• Les entrées peuvent être tirées au-dessus de VDD (7V abs. max.)
• sortie RST valable jusqu'à 1,2 V
• courant d'alimentation ultra-faible, 3,5 μA typiquement
• Rejette les transients d'entrée
• Le paquet IttyBittyTM SOT-23 à 5 broches
• Mise à niveau compatible avec les broches pour MAX6306/09/12

Applications

• Processus de surveillance ASIC ou FPGA du noyau et des tensions d'E/S
• PDA, PC portatifs
• Contrôleurs intégrés
• Systèmes de télécommunications
• Les sources d'énergie
• Systèmes sans fil ou cellulaires
• matériel de réseau
