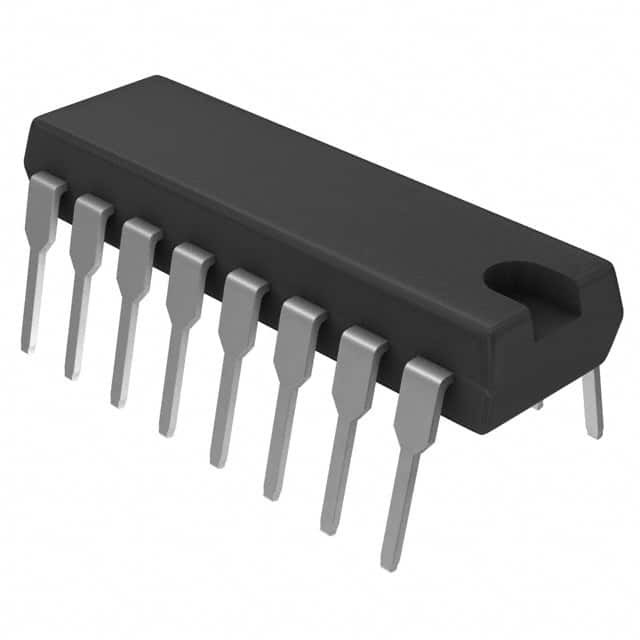

MAX691CPE+ IC SUPERVISOR 1 CHANNEL 16DIP Analog Devices Inc./Maxim intégré

Description générale

La famille de circuits de surveillance MAX690 réduit la complexité et le nombre de composants requis pour les fonctions de surveillance de l'alimentation et de contrôle de la batterie dans les systèmes de microprocesseurs.Il s'agit notamment de réinitialiser le μP et de remplacer la batterie de secours., un chronomètre de chien de garde, une protection d'écriture CMOS RAM et un avertissement de panne de courant.La famille MAX690 améliore considérablement la fiabilité et la précision du système par rapport à celle obtenue avec des circuits intégrés distincts ou des composants discrets.

Avantages et caractéristiques

● L'intégration des fonctions de supervision permet d'économiser de l'espace sur les cartes tout en protégeant pleinement les systèmes basés sur des microprocesseurs
• Moniteur de tension de précision
- 4,65 V (MAX690, MAX691, MAX694, MAX695)
- 4,40 V (MAX692, MAX693)
• Réglage du temps d'alimentation
- 50ms, 200ms, ou réglable
• Détecteur de temps pour chien de garde
- 100ms, 1,6s, ou réglable
• Commutation de l'alimentation de la batterie
• Moniteur de tension pour avertir de panne de courant ou de faible batterie
• Nombre minimal de composants externes
● Une consommation d'énergie réduite en mode de stockage de la batterie prolonge sa durée de vie
• courant de veille de 1 μA
● La mise en place d'une passerelle de signaux de puce protège contre les données erronées écrites dans la RAM lors d'événements à faible CCV

Applications

● Les ordinateurs
● Les contrôleurs
● Des instruments intelligents
● Systèmes automobiles
● Surveillance de la puissance critique en μP
