■ DESCRIPTION Générale

La série XC6118 est un détecteur de tension à faible consommation d'énergie avec une détection de haute précision, fabriqué à l'aide de procédés CMOS et de technologies de découpe laser.Puisque la broche de détection est séparée de la broche d'alimentationLe XC6118 peut maintenir l'état de détection même lorsque la tension de l'alimentation surveillée tombe à 0V.un délai de libération peut être réglé par le condensateur externe connecté à la broche CdLa broche VOUT est disponible dans les deux configurations de sortie CMOS et N-canal.

■ Les caractéristiques

Résistance à l'écoulement: ± 2%
:± 30mV(Tension de détection < 1,5V)
La consommation d'énergie est faible : 0,4 μA (détection, VIN=1,0 V) (TYP.)
: 0,8 μA (décharge, VIN=1,0 V) (TYP)
Détecter la plage de tension: 0,8 V 5,0 V (en incréments de 0,1 V)
Plage de tension de fonctionnement: 1,0 V 6,0 V
Caractéristiques de température: ± 100 ppm/°C (TYP.)
Configuration de sortie: CMOS, évacuation ouverte N-canal
Plage de température de fonctionnement: -40°C +85°C
Pinceau de sensation séparé: séparation de l'alimentation
Temps de retard intégré: temps de retard de libération réglable

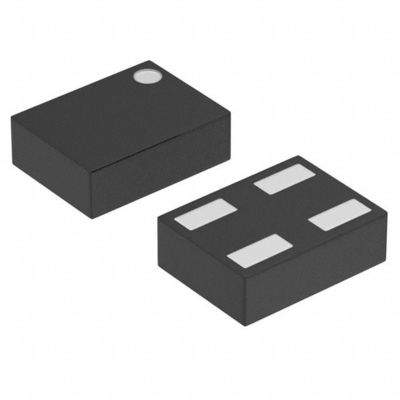

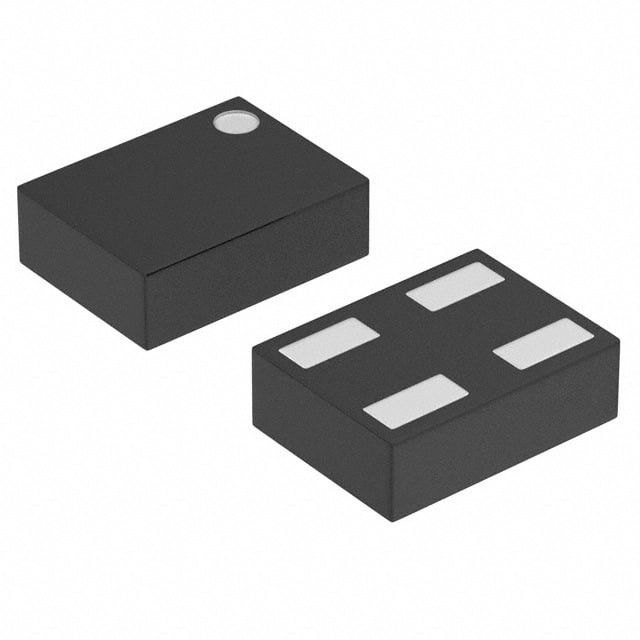

Emballages : USP-4, SOT-25

■ Applications

Circuits de réinitialisation du microprocesseur
Moniteurs de tension de charge
Circuits de commutation de secours de la batterie mémoire
Circuits de détection des pannes de courant
