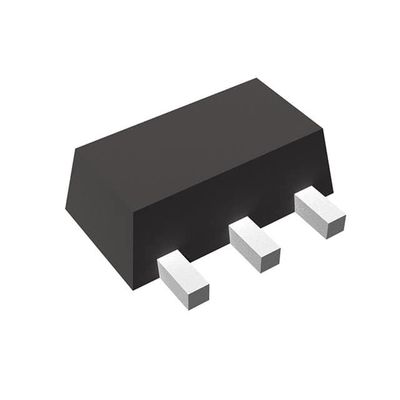

R3111H271A-T1-FE IC SUPERVISOR 1 CHANNEL SOT89-3 Nisshinbo Micro Devices Inc. est une société américaine de fabrication d'appareils électroniques.

Ligne de bord

La série R3111x est constituée de circuits intégrés de détection de tension basés sur CMOS avec une précision de seuil de détection élevée et un courant d'alimentation ultra-faible,qui peut fonctionner à une tension extrêmement basse et est utilisé pour la réinitialisation du système par exempleChacun de ces circuits intégrés est constitué d'une unité de référence de tension, d'un comparateur, de résistances pour le réglage du seuil de détection, d'un pilote de sortie et d'un circuit d'hystérésis.Le seuil du détecteur est fixé avec une grande précision en interne et ne nécessite aucun ajustement..
Trois types de sortie sont disponibles, le type Nch à écoulement ouvert, le type Nch à écoulement ouvert et le type CMOS.et peut être alimenté par une seule batterie.
Il existe six types de paquets, TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB et SON1612-6.

Caractéristiques

• Courant d'alimentation: type 0,8 μA (VDD = 1,5 V)
• Plage de tension de fonctionnement0.7V à 10.0V (Topt = 25°C)
• seuil de détection0.9V à 6.0V
• seuil de détection de précision ± 2,0%
• Coefficient de dérive de température du seuil de détection............type ± 100 ppm/°C
• Types de sortie: Nch à écoulement ouvert L, Nch à écoulement ouvert H et CMOS
Les produits doivent être présentés dans un emballage de qualité supérieure à la valeur de l'emballage.

Applications

• Réinitialisation du circuit logique et du processeur
• Vérificateur de la batterie
• Comparateur de fenêtres
• Circuit de formation des vagues
• Circuit de secours de la batterie
• Détecteur de panne de courant
