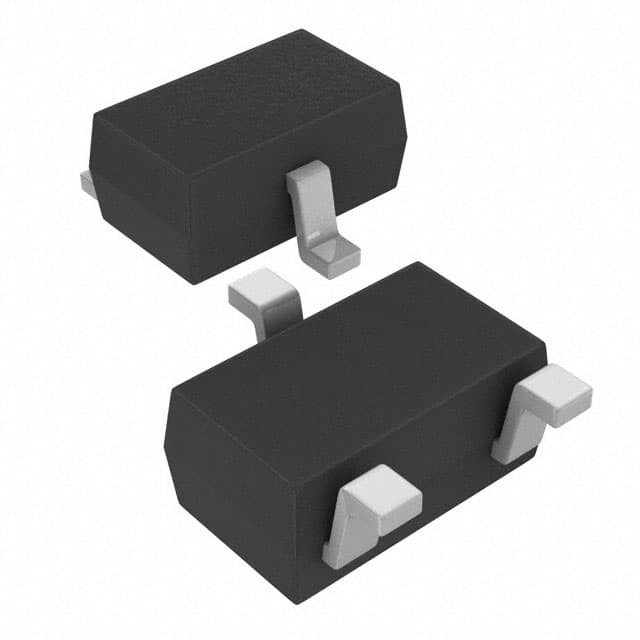

TCM809RVLB713 IC SUPERVISOR 1 CHANNEL SC70-3 Technologie à puce

  • TCM809RVLB713 IC SUPERVISOR 1 CHANNEL SC70-3 Microchip Technology
Nom de marque Microchip Technology
Numéro de modèle TCM809RVLB713
Quantité de commande min 1
Prix Based on current price
Détails d'emballage sacs antistatiques et boîtes en carton
Délai de livraison 3 à 5 jours ouvrables
Conditions de paiement T/T
Capacité d'approvisionnement en stock

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Le type Remise simple/Puissance-sur la remise Nombre de tensions surveillées 1
Tension - seuil 2.63V Produits Va-et-vient, totem Polonais
Réinitialiser Le bas actif Temps mort de remise minimum 140ms
Température de fonctionnement -40°C ~ 125°C (TA) Type de montage Monture de surface
Emballage / boîtier SC-70, SOT-323 Paquet de dispositifs fournis par le fournisseur SC-70-3
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Part Number Description
TCM809RVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
TCM809TVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
TCM809LVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-240E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-270E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-195I/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP103T-270E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP131T-315E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP121T-300E/LB IC SUPERVISOR 1 CHANNEL SC70-3
TCM809SVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
TCM809ZVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
TCM810MVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
TCM810LVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
MCP102T-450E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-290E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP112T-270E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP112T-240E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP112T-300E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-475E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP112T-290E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP121T-315E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP131T-195I/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP131T-270E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP121T-475E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP102T-195I/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP121T-450E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP103T-240E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP102T-475E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP121T-195I/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP131T-240E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP102T-270E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP121T-270E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP131T-300E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP102T-300E/LB IC SUPERVISOR 1 CHANNEL SC70-3
TCM810TVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-315E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP103T-450E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP103T-300E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP103T-195I/LB IC SUPERVISOR 1 CHANNEL SC70-3
TCM809JVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
MCP121T-240E/LB IC SUPERVISOR 1 CHANNEL SC70-3
TCM810SVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
MCP102T-315E/LB IC SUPERVISOR 1 CHANNEL SC70-3
TCM809MVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
TCM810JVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
TCM810RVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
TCM810ZVLB713 IC SUPERVISOR 1 CHANNEL SC70-3
MCP112T-195I/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-300E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-450E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP112T-315E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP112T-450E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP112T-475E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP131T-450E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP131T-475E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP103T-315E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP102T-240E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP103T-475E/LB IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-270E/LBVAO IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-300E/LBVAO IC SUPERVISOR 1 CHANNEL SC70-3
MCP111T-315E/LBVAO IC SUPERVISOR 1 CHANNEL SC70-3
MCP131T-240E/LBVAO IC SUPERVISOR 1 CHANNEL SC70-3
MCP131T-270E/LBVAO IC SUPERVISOR 1 CHANNEL SC70-3
Laisser un message
Part Number Description
Description de produit

Détails du produit

Description générale

Les circuits TCM809 et TCM810 sont des circuits de supervision de système rentables conçus pour surveiller le VDD dans les systèmes numériques et fournir un signal de réinitialisation au processeur hôte, si nécessaire.Aucun composant externe n'est requis.

Caractéristiques

• Moniteur VDD de précision pour les alimentations en tension nominale de système 2,5V, 3,0V, 3,3V, 5,0V
• 140 ms de délai minimum de réinitialisation
• RÉSÉTÉ Résultats à VDD = 1,0 V (TCM809)
• Faible courant d'alimentation, 9 μA (typiquement)
• Immunité transitoire au VDD
• Petits paquets à 3 broches SC-70 et SOT-23B
• Pas de composants externes
• Sortie de réinitialisation
• Plage de température:
- Industrie, SC-70 (E): -40°C à +85°C
- étendu, SOT-23, SC-70 (V): -40°C à +125°C

Applications

• Les ordinateurs
• Systèmes intégrés
• Appareils à batterie
• Surveillance de l'alimentation des microcontrôleurs critiques
• Automobilisme

Les spécifications

Attribut Valeur attribuée
Produit de fabrication Technologie des puces
Catégorie de produits Surveillants
Série -
Le type Réinitialisation simple / Réinitialisation de mise sous tension
Emballage Emballage de remplacement
Unité de poids 0.000219 once
Mode de montage DSM/SMT
Boîtier de colis SC-70, SOT-323: les résultats de l'enquête ont été publiés.
Température de fonctionnement -40 °C à 125 °C (TA)
Type de montage Monture de surface
Type de sortie Poussée-tirée active à basse tension
Produit fourni par le fournisseur SC-70-3
Produits Pousse-tire, poteau totem
Réinitialiser Faible activité
Relais de surveillance de la tension 1
Réinitialiser le temps d'arrêt 140 ms au minimum
Plafond de tension 2.63V
Pd - Dissipation de puissance 174 mW
Température de fonctionnement maximale + 125 °C
Plage de température de fonctionnement - Quarante degrés.
Courant d'alimentation en fonctionnement 9 UA
Commutation de batterie de secours Pas de soutien
Voltage d'alimentation maximal 5.5 V
Le système de régulation de la tension d'alimentation doit être conforme à la norme ISO 7638:2003. 1 V
Boîtier de colis SC-70-3
Températeurs de chien de garde Pas de chien de garde
Voltage de seuil 2.5 V 3 V 3,3 V 5 V
Surveillance des entrées 1 Entrée
Réinitialisation manuelle Pas de réinitialisation manuelle
Signalisation activée par puce Pas de puce activée
Détection de panne d'alimentation Je ne veux pas.
Réinitialiser le délai 560 ms
Limite de surtension 2.66 V
Limite de sous-tension 2.59 V

Décrits

Superviseur Push-Pull, Totem Pole 1 Chaîne SC-70-3
Superviseur du processeur 2.63V 1 bas actif/push-pull 3-pin SC-70 T/R
Circuits de surveillance microprocesseur 2,63 V
