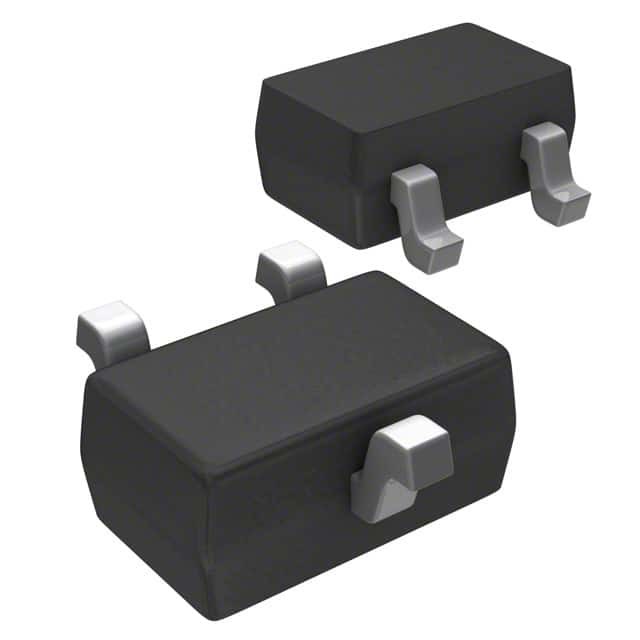

MIC803-26D3VC3-TR IC SUPERVISOR 1 CANAL SC70-3 Technologie à puce

Description générale

Le MIC803 est un superviseur à tension unique avec sortie de réinitialisation à drain ouvert qui fournit une surveillance précise de l'alimentation électrique et une génération de réinitialisation dans les systèmes basés sur microprocesseur.La fonction du dispositif est d'afficher un signal de réinitialisation si la tension d'alimentation tombe en dessous de la tension de seuil de réinitialisation., et conserver cette réglage pour la période de temps d'arrêt de réglage une fois que l'alimentation électrique dépasse la tension de seuil de réglage.
Le MIC803 consomme seulement 4,5 μA de courant d'alimentation et offre trois périodes de retard de réinitialisation de 20 ms, 140 ms et 1120 ms (min).63V pour accueillir 3Il est disponible dans les paquets SC-70 et SOT-23 compacts à 3 broches.

Caractéristiques

• courant d'alimentation 4,5 μA (typique) à 3,6 V
• sortie à écoulement ouvert /RESET
• /RESET reste valable avec VCC aussi bas que 1V
• Options de réinitialisation du temps d'arrêt de 20 ms, 140 ms ou 1120 ms (minimum)
• Options de seuil de tension prédéfini de 2,63 V à 4,63 V
• 2,5% de précision du seuil de tension sur la température
• Package à 3 broches SC70-3 (2,0 mm × 2,1 mm)
• Package SOT-23 à 3 broches (2,3 mm × 2,9 mm)
• Plage de température de jonction de -40 ̊C à +125 ̊C

Applications

• Surveillance critique de la puissance des micro-ordinateurs
• Équipements portables
• Les disques durs
• Imprimantes et ordinateurs
• Contrôleurs intégrés
