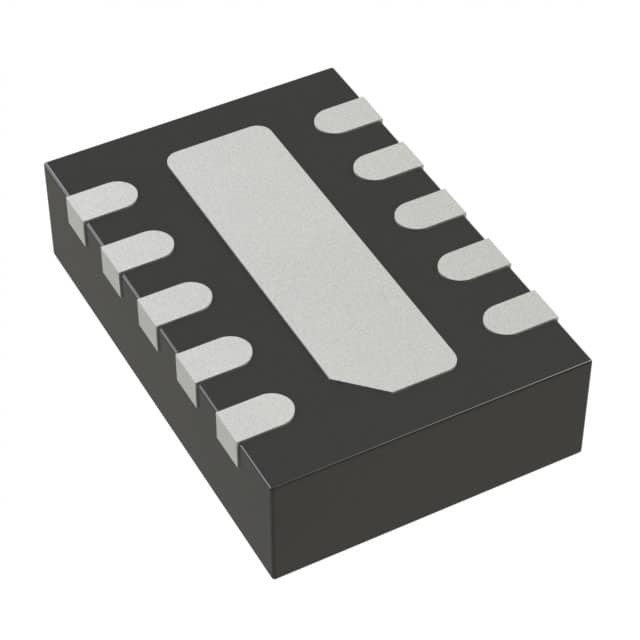

LTC2919HDDB-2.5#TRMPBF IC SUPERVISOR 3 CHANNEL 10DFN Dispositifs analogiques inc.

Définition

Le LTC®2919 est un moniteur triple/double entrée destiné à une variété d'applications de surveillance du système.La sélection de la polarité et une sortie de référence tamponnée permettent au LTC2919 de surveiller les alimentations positives et négatives pour les conditions de sous-tension (UV) et de surtension (OV).
Les deux entrées réglables ont un seuil nominal de 0,5 V, avec une précision de seuil étroite de 1,5% sur toute la plage de température de fonctionnement.Le filtrage des pannes assure que les sorties fonctionnent de manière fiable sans fausse déclenchementUn seuil précis à la broche VCC fournit un troisième moniteur d'alimentation d'entrée pour une alimentation de 2,5 V, 3,3 V ou 5 V.

Caractéristiques

■ Deux entrées réglables à basse tension (0,5 V)
■ Une UVLO précise fournit une troisième entrée de moniteur
■ RST, OUT1 et OUT2 à écoulement ouvert
■ Polarité de l'entrée sélectionnable par broche permet de détecter les UV négatifs
et la surveillance des VO
■ Précision du seuil garantie: ±1,5%
■ régulateur de shunt 6,5 V pour fonctionnement à haute tension
■ Faible courant calme de 50 μA
■ Référence tamponnée de 1 V pour la compensation négative de l'offre
■ Rejet des défauts d'entrée
■ Période de réinitialisation réglable
■ Les composants sélectifs du temps d'arrêt interne permettent d'économiser
■ Faible sortie garantie avec VCC = 0,5 V
■ Économie d'espace 10 plomb 3 mm × 2 mm DFN et MSOP
Les colis

Applications

■ Les ordinateurs de bureau et les ordinateurs portables
■ Serveurs réseau
■ Moniteur d'entrée/sortie
■ Le secteur automobile
