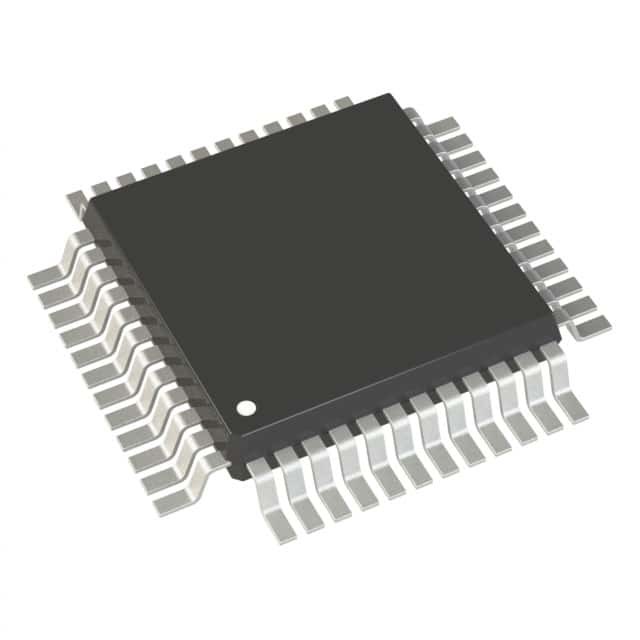

Circuit intégré programmable STM32F030K6T6 32LQFP de 2.4V-3.6V MCU

Description

Le microcontrôleur de STM32F030x incorpore le noyau à 32 bits performant du BRAS Cortex™-M0 RISC fonctionnant à une fréquence de 48 mégahertz, des souvenirs inclus ultra-rapides (jusqu'à 64 K bytes de la mémoire instantanée et jusqu'à 8 K bytes de SRAM), et une gamme étendue de périphériques et d'I/Os augmentés. Tous les dispositifs offrent les interfaces de communication standard (jusqu'à deux I2Cs, jusqu'à deux SPIs, et jusqu'à deux USARTs), un 12 bit CDA, jusqu'à 6 chronométreurs de 16 bits polyvalents et un chronométreur du l'avancé-contrôle PWM.
Le microcontrôleur de STM32F030x fonctionne dans la température ambiante de -40 à +85 °C, à partir d'une alimentation d'énergie de 2,4 à 3,6 V. Un ensemble complet de modes de puissance-économie permet la conception des applications de basse puissance.
Le microcontrôleur de STM32F030x inclut des dispositifs en quatre paquets différents s'étendant de 20 bornes à 64 bornes. Selon le dispositif choisi, différents ensembles de périphériques sont inclus. La description ci-dessous fournit un aperçu de la gamme complète des périphériques de STM32F030x a proposé.
Ces caractéristiques rendent le microcontrôleur de STM32F030x approprié à un large éventail d'applications telles que les interfaces utilisateurs de contrôle et d'application, l'équipement tenu dans la main, les récepteurs d'A/V et les périphériques numériques de TV, de PC, les plates-formes de jeu, les e-vélos, les appareils du consommateur, les imprimantes, les scanners, les interphones de système d'alarme et visuels, et le HVACs.

Caractéristiques

●Noyau : Unité centrale de traitement Cortex™-M0, fréquence à 32 bits d'ARM® jusqu'à 48 mégahertz
●Souvenirs
– 16 à 64 K bytes de mémoire instantanée
– 4 à 8 K bytes de SRAM avec la vérification de parité de HW
●Unité de calcul de centre de détection et de contrôle
●Gestion de remise et de puissance
– Chaîne de tension : 2,4 V à 3,6 V
– Puissance-sur/de mise hors tension remise (POR/PDR)
– Modes de puissance faible : Sommeil, arrêt, remplaçant
●Gestion d'horloge
– oscillateur à cristal de 4 à 32 mégahertz
– oscillateur de 32 kilohertz pour le RTC avec le calibrage
– 8 mégahertz internes RC avec l'option de x6 PLL
– 40 oscillateur interne de kilohertz RC
●Jusqu'à 55 I/Os rapides
– Tout le mappable sur des vecteurs d'interruption externe
– Jusqu'à 36 I/Os avec la capacité tolérante de 5 V
●contrôleur DMA de 5 canaux
●1 x 12 bits, 1,0 µs CDA (jusqu'à 16 canaux)
– Chaîne de conversion : 0 à 3,6 V
– Approvisionnement analogue distinct de 2,4 jusqu'à 3,6 V
●Jusqu'à 10 minuteries
– Une minuterie de 16 bits d'avancé-contrôle de 7 canaux pour 6 la sortie des canaux PWM, avec la génération de deadtime et l'arrêt d'urgence
– Une minuterie de 16 bits, avec jusqu'à 4 IC/OC, utilisables pour le décodage de contrôle d'IR
– Une minuterie de 16 bits, avec 2 IC/OC, 1 OCN, génération de deadtime et arrêt d'urgence
– Deux minuteries de 16 bits, chaque avec IC/OC et OCN, génération de deadtime, arrêt d'urgence et porte de modulateur pour le contrôle d'IR
– Une minuterie de 16 bits avec 1 IC/OC
– Une minuterie de base de 16 bits
– Horloges de surveillance d'indépendant et de système
– Minuterie de SysTick : 24 downcounter mordus
●Calendrier RTC avec l'alarme et la commande périodique de l'arrêt/du remplaçant
●Interfaces de communication
– Jusqu'à deux interfaces d'I2C : un mode rapide de soutien plus (1 Mbit/s) avec l'évier actuel de 20 mA
– Jusqu'à deux USARTs contrôle synchrone principal de soutien de SPI et de modem ; un avec la détection automatique de vitesse baud
– Jusqu'à deux SPIs (18 Mbits/s) avec le cadre 4 à 16 mordu programmable
●Le fil périodique corrigent (SWD)
