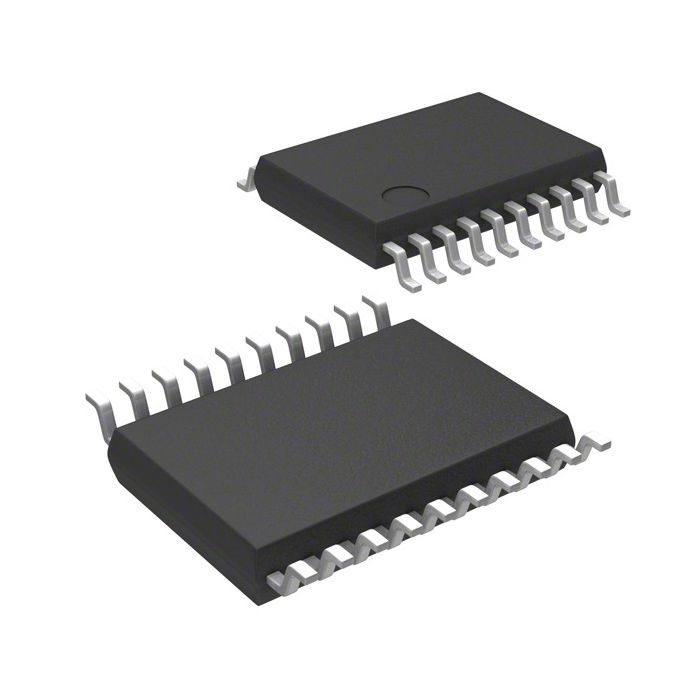

ÉCLAIR interne 20TSSOP de l'unité STM8S003F3P6 8BIT 8KB de microcontrôleur de MCU

Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xProcesseur de noyau | STM8 | Taille du noyau | à 8 bits |
---|---|---|---|
Vitesse | 16MHz | Connectivité | ² C, IrDA, LINbus, SPI, UART/USART d'I |
Périphériques | L'arrêt partiel détectent/remises, POR, PWM, WDT | Nombre d'entrée-sortie | 16 |
Capacité de la mémoire de programme | 8KB (8K X 8) | Type de mémoire de programme | ÉCLAIR |
Taille d'EEPROM | 128 x 8 | RAM Size | 1K X 8 |
Tension - approvisionnement (Vcc/Vdd) | 2.95V | 5.5V | Convertisseurs de données | A/D 5x10b |
Type d'oscillateur | Interne | Température de fonctionnement | -40°C | 85°C (VENTRES) |
Montage du type | Bâti extérieur | Paquet/cas | 20-TSSOP (0,173", largeur de 4.40mm) |
Paquet de dispositif de fournisseur | 20-TSSOP | ||
Mettre en évidence | Unité interne de microcontrôleur de MCU,Unité 8KB de microcontrôleur de MCU,STM8S003F3P6 |
ÉCLAIR 20TSSOP STMicroelectronics de STM8S003F3P6 IC MCU 8BIT 8KB
Détails de produit
Description STM8S003F3P6
Le STM8S003F3P6 est une ligne à 8 bits microcontrôleur de valeur avec 8 K bytes de mémoire instantanée et des données vraies incorporées EEPROM de programme. La ligne à 8 bits microcontrôleurs de la valeur STM8S003F3 ont 8 K bytes de mémoire instantanée et des données vraies incorporées EEPROM de programme. Dans le manuel de référence de famille de microcontrôleur de STM8S, elles désigné sous le nom des dispositifs à basse densité (RM0016). La ligne dispositifs de la valeur STM8S003F3 offrent les avantages suivants : haute performance, rugosité, et coût du système bon marché. Les données vraies EEPROM avec jusqu'à 100000 écrivent/cycles d'effacement, noyau avancé et périphériques produits dans la technologie tranchante à 16 mégahertz de fréquence du signal d'horloge, I/Os durable, chiens de garde indépendants avec des sources distinctes d'horloge, et un mécanisme de degré de sécurité d'horloge pour assurer la représentation et la résilience de dispositif.
STM8S003F3P6 comporte
Noyau
• 16 mégahertz ont avancé le noyau STM8 avec la canalisation d'architecture de Harvard et de 3 étapes
• Jeu d'instructions prolongé
Souvenirs
• Mémoire de programme : Mémoire instantanée de 8 K bytes ; conservation de données 20 ans au °C 55 après 100 cycles
• RAM : 1 K byte
• Mémoire de données : 128 données vraies EEPROM d'octets ; la résistance jusqu'à 100 k écrivent/cycles d'effacement
Gestion d'horloge, de remise et d'approvisionnement
• 2,95 tension d'opération de V à de 5,5 V
• Contrôle flexible d'horloge, 4 sources d'horloge principale
- Oscillateur en cristal de basse puissance de résonateur
- L'horloge externe a entré interne, l'utilisateur-trimmable 16 mégahertz RC
- 128 kilohertz de basse puissance internes RC
• Système de sécurité d'horloge avec le moniteur d'horloge
• Gestion de puissance
- Modes de basse puissance (attente, actif-halte, halte)
- Horloges périphériques de commutateur- individuellement
- De manière permanente actif, bas-consommation
puissance-sur et de puissance-vers le bas remise
Gestion d'interruption
• Contrôleur d'interruption niché avec 32 interruptions
• Jusqu'à 27 interruptions externes sur 6 vecteurs
Interfaces de communications
• UART avec la sortie d'horloge pour l'opération synchrone, carte à puce, IrDA, mode principal de LIN
• Interface de SPI jusqu'à 8 Mbits/s
• Interface d'I2C jusqu'à 400 Kbits/s
Convertisseur analogique-numérique (CDA)
• 10 bit CDA, + 1 LSB CDA avec jusqu'à 5 canaux multiplexés, mode de balayage et chien de garde analogue
I/Os
• Jusqu'à 28 I/Os sur un paquet de 32 bornes comprenant 21 sorties de haut-évier
• Conception fortement robuste d'entrée-sortie, immunisée contre l'injection actuelle
Appui de développement
• Module d'interface incorporé de simple-fil (BAIN) pour la programmation rapide de sur-puce et l'élimination des imperfections nonintrusive
Minuteries
• Minuterie de contrôle avancé : de 16 bits, 4 canaux de CAPCOM, 3 sorties complémentaires, insertion mort fois et synchronisation flexible
• minuterie d'usage universel de 16 bits, avec 3 canaux de CAPCOM (IC, OC ou PWM)
• minuterie de base à 8 bits avec le prescaler à 8 bits
• Minuterie automatique de commande
• Fenêtre et horloges de surveillance indépendantes
Applications STM8S003F3P6
Contrôle de moteur
Gestion de batterie
Alimentations d'énergie et gestion de puissance.
Caractéristiques
Attribut | Valeur d'attribut |
---|---|
Fabricant | STMicroelectronics |
Catégorie de produit | Microcontrôleurs |
Fabricant | STMicroelectronics |
Produit-catégorie | microcontrôleurs à 8 bits - MCU |
RoHS | Détails |
De style du support | SMD/SMT |
Paquet-cas | TSSOP-20 |
Noyau | STM8 |
Donnée-Autobus-largeur | bit 8 |
Maximum-Horloge-fréquence | 16 mégahertz |
Programme-Mémoire-taille | kB 8 |
Donnée-RAM-taille | 1 kB |
CDA-résolution | bit 10 |
Actionner-Approvisionnement-tension | 2,95 V à 5,5 V |
La Maximum-Actionner-température | + 85 C |
Processeur-séries | STM8S |
Emballage | Tube |
Marque | STMicroelectronics |
De type données | RAM |
Donnée-ROM-taille | 128 B |
De type données | EEPROM |
De type interface | I2C SPI UART |
La Minimum-Actionner-température | - 40 C |
Nombre-de-CDA-canaux | 5 canaux de CDA |
Nombre-de-Minuterie-compteurs | Minuterie 3 |
De type programme | Instantané |
Série | STM8S003F3 |
Approvisionnement-Tension-maximum | 5,5 V |
Approvisionnement-Tension-minute | 2,95 V |
Unité-poids | 0,006737 onces |
Composant compatible fonctionnel
Forme, paquet, composant compatible fonctionnel
Fabricant Part # | Description | Fabricant | Comparez |
STM8S003F3P6TR Microcontrôleurs et processeurs |
Ligne de valeur de courant principal MCU à 8 bits avec 8 K bytes d'instantané, unité centrale de traitement de 16 mégahertz, EEPROM intégré | STMicroelectronics | STM8S003F3P6 contre STM8S003F3P6TR |
