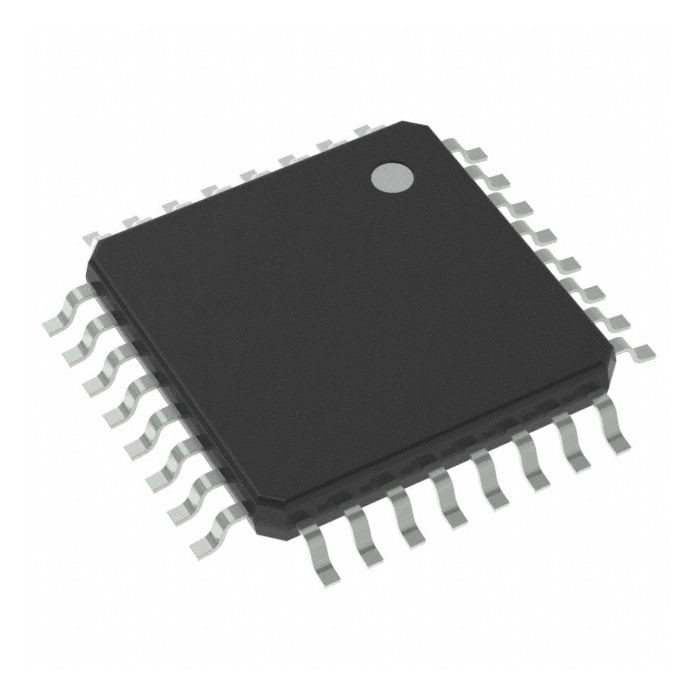

ÉCLAIR simple du bit 16KB du circuit intégré ATMEGA16U2-AU 8 de 16MHz MCU

Aperçu

L'ATmega8U2/16U2/32U2 est un CMOS de basse puissance le microcontrôleur qu'à 8 bits basé sur l'AVR a augmenté l'architecture de RISC. En exécutant des instructions puissantes dans un rhythme simple, l'ATmega8U2/16U2/32U2 réalise des sorties approchant 1 MIPS par mégahertz permettant au concepteur de systèmes d'optimiser la puissance contre la vitesse de traitement.

Caractéristiques

• Haute performance, microcontrôleur à 8 bits de la puissance faible AVR®
• Architecture avancée de RISC
– 125 instructions puissantes – la plupart d'exécution simple de rhythme
– 32 x 8 registres fonctionnants d'usage universel
– Opération entièrement statique
– Jusqu'à 16 MIPS de sortie à 16 mégahertz
• Souvenirs non-volatiles de programme et de données
– Octets 8K/16K/32K d'éclair Auto-programmable de Dans-système
– 512/512/1024 EEPROM
– 512/512/1024 SRAM interne
– Écrivez/cycles d'effacement : 10 000 éclair 100 000 EEPROM
– Conservation de données : 20 ans 85 au  c 100 ans à 25OC (1)
– Section facultative de code de botte avec le peu indépendant de serrure
Dans-système programmant par le programme de botte de sur-puce matériel-activé après remise
Vrai Lecture-Tandis que-écrivez l'opération
– Serrure de programmation pour la sécurité de logiciel
• Module à toute vitesse de dispositif d'USB 2,0 avec l'interruption sur l'achèvement de transfert
– Se conforme entièrement à rév. 2,0 de spécifications de bus USB
– 48 mégahertz PLL pour l'opération à toute vitesse d'autobus : taux de transfert des données à 12 Mbits/s
– 176 octets entièrement indépendants USB DPRAM pour l'attribution de mémoire de point final
– Point final 0 pour des branchements : de 8 jusqu'à 64 octets
– 4 points finaux programmables :
DANS ou de sortie directions
Le volume, interruption et IsochronousTransfers
Longueur de paquet maximum programmable de 8 à 64 octets
Tampon simple ou double programmable
– Suspendez/interruptions de résumé
– La remise de microcontrôleur sur la remise d'autobus d'USB sans détachent
– Séparation d'autobus d'USB sur la demande de microcontrôleur
• Caractéristiques périphériques
– Une minuterie à 8 bits/pare avec Prescaler distinct et compare le mode (deux canaux à 8 bits de PWM)
– Un minuterie/compteur de 16 bits avec Prescaler distinct, comparent et capturent le mode (trois canaux à 8 bits de PWM)
– USART avec le mode de SPI seulement et le contrôle de flux principaux de matériel (RTS/CTS)
– Interface série master/slave de SPI
– Horloge de surveillance programmable avec l'oscillateur distinct de Sur-puce
– comparateur analogue de Sur-puce
– Interrompez et réveillez-vous sur Pin Change
• Sur Chip Debug Interface (debugWIRE)
• Caractéristiques spéciales de microcontrôleur
– Puissance-sur la remise et la détection programmable d'arrêt partiel
– Oscillateur calibré interne
– Sources d'interruption externe et interne
– Cinq modes de sommeil : Ralenti, économie d'énergie, puissance-vers le bas, remplaçant, et remplaçant prolongé
• Entrée-sortie et paquets
– 22 lignes programmables d'entrée-sortie
– QFN32 paquets)/TQFP32 (de 5x5mm
• Tensions d'opération
– 2,7 - 5.5V
• Température de fonctionnement
– Industriel (- 40°C à +85°C)
• Fréquence maximum
– 8 mégahertz à 2.7V - gamme industrielle
– 16 mégahertz à 4.5V - gamme industrielle
Note : 1. Voir la « conservation de données » sur des détails de la page 6for.
