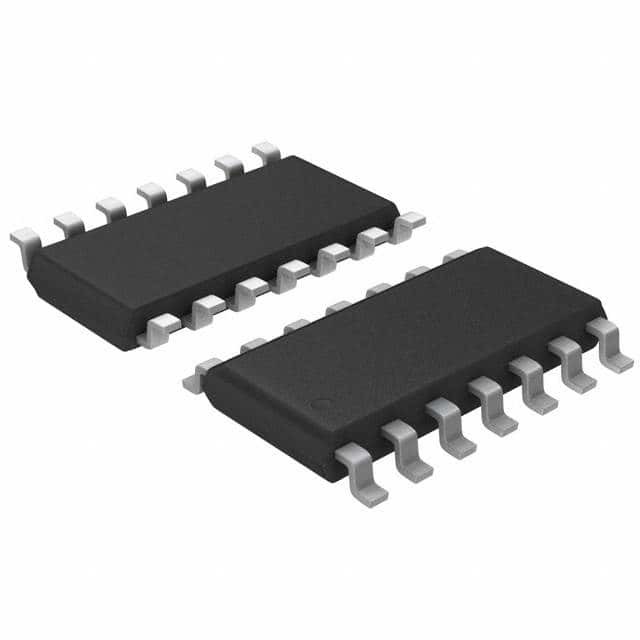

8 a mordu le microcontrôleur IC, circuit intégré de base de l'induction 4KB d'ATTINY44A-SSU

Caractéristiques

• Haute performance, microcontrôleur à 8 bits de la puissance faible AVR®
• Architecture avancée de RISC
– 120 instructions puissantes – la plupart d'exécution simple de rhythme
– 32 x 8 registres fonctionnants d'usage universel
– Opération entièrement statique
• Résistance élevée, segments de mémoire non-volatile
– Octets 2K/4K/8K de Dans-système, mémoire instantanée Auto-programmable de programme
• Résistance : 10 000 écrivez/cycles d'effacement
– 128/256/512 d'octets du Dans-système EEPROM programmable
• Résistance : 100 000 écrivez/cycles d'effacement
– 128/256/512 d'octets de SRAM interne
– Conservation de données : 20 ans à 85°C/100 ans à 25°C
– Serrure de programmation pour la protection des données de Auto-programmation d'instantané et d'EEPROM
• Caractéristiques périphériques
– Une minuterie/compteur à 8 bits et un de 16 bits avec deux canaux de PWM, chacun
– 10 bit CDA
• 8 canaux assymétriques
• La Manche de 12 différentiels CDA appareille avec le gain programmable (1x/20x)
– Horloge de surveillance programmable avec l'oscillateur distinct de Sur-puce
– comparateur analogue de Sur-puce
– Interface série universel
• Caractéristiques spéciales de microcontrôleur
– la Sur-puce de debugWIRE corrigent le système
– Dans-système programmable par l'intermédiaire du port de SPI
– Sources d'interruption interne et externe
• Pin Change Interrupt sur 12 bornes
– Ralenti de puissance faible, réduction du bruit de CDA, remplaçant et modes de puissance-vers le bas
– Augmenté Puissance-sur le circuit remis à zéro
– Circuit de détection programmable d'arrêt partiel avec la fonction de débronchement de logiciel
– Oscillateur calibré interne
– capteur de température de Sur-puce
• Entrée-sortie et paquets
– Disponible dans 20 la goupille QFN/MLF/VQFN, 14 goupille SOIC, 14 goupille PDIP et 15 boule UFBGA
– Douze lignes programmables d'entrée-sortie
• Tension d'opération :
– 1,8 – 5.5V
• Catégorie de vitesse :
– 0 – 4 mégahertz @ 1,8 – 5.5V
– 0 – 10 mégahertz @ 2,7 – 5.5V
– 0 – 20 mégahertz @ 4,5 – 5.5V
• Température ambiante industrielle : -40°C à +85°C
• Consommation de puissance faible
– Mode actif :
• µA 210 à 1.8V et à 1 mégahertz
– Mode inactivité :
• µA 33 à 1.8V et à 1 mégahertz
– Mode de puissance-vers le bas :
• 0,1 µA à 1.8V et à 25°C
