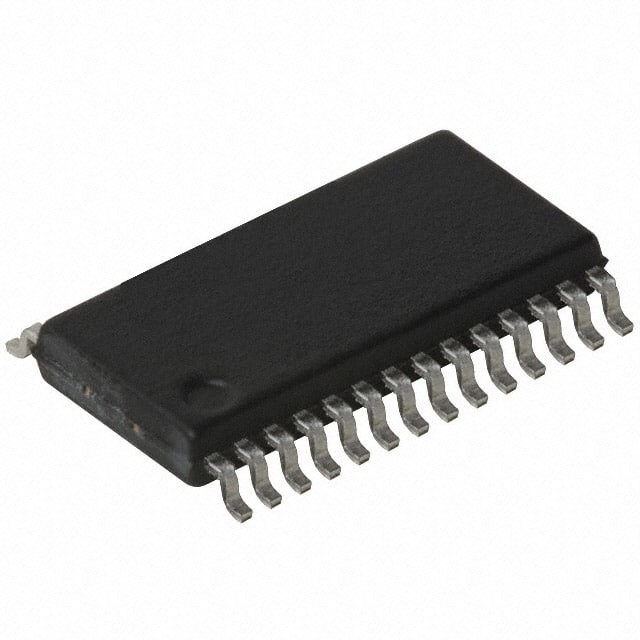

Circuits intégrés FT232RL-REEL FS 28-SSOP PÉRIODIQUE FTDI d'interface d'USB UART

Description

Le FT232R est USB au dispositif périodique d'interface d'UART qui des résistances intègre d'EEPROM, d'USB arrêt externe, et un circuit intégré d'horloge qui n'exige pas un cristal externe dans le dispositif, simplifiant USB aux conceptions périodiques et réduisant le nombre de composants externe. Il a été développé pour fonctionner efficacement avec un contrôleur de centre serveur d'USB par la consommation en tant que peu de toute la largeur de bande d'USB comme possible.

Caractéristiques

Le FT232R est USB à l'interface périodique d'UART avec les configurations avancées suivantes :

Puce simple USB à l'interface périodique asynchrone de transfert des données.
Protocole entier d'USB manipulé sur la puce. Aucune programmation spécifique de progiciels d'USB n'a exigé.
1024 entièrement intégrés ont mordu EEPROM stockant des descripteurs de dispositif et la configuration d'entrée-sortie de CBUS.
Résistances entièrement intégrées d'arrêt d'USB.
Génération d'horloge entièrement intégrée sans le cristal externe requis plus la sélection de sortie facultative d'horloge permettant une interface sans colle à MCU externe ou à FPGA.
Taux de transfert des données de 300 bauds à 3 Mbaud (RS422, RS485, RS232) aux niveaux de TTL.
octet 128 octet recevoir le tampon et 256 pour transmettre le tampon utilisant la technologie douce de tampon pour tenir compte du flux de données élevé.
Le port virtuel sans redevance de COM de FTDI (VCP) et les conducteurs (D2XX) directs éliminent la condition pour le développement de conducteur d'USB dans la plupart des cas.
Caractéristique unique d'USB FTDIChip-ID™.
Goupilles configurables d'entrée-sortie de CBUS.
Transmettez et recevez les signaux d'entraînement de LED.
Soutien d'interface d'UART de 7 ou 8 bits d'arre4t de bits d'informations 1 ou 2, et impair/même/marque/espace/aucune parité
Le fifo reçoit et transmet des tampons pour le flux de données élevé.
Options d'interface mordues synchrones et asynchrones de coup avec des stroboscopes de RD# et de WR#.
Le dispositif a fourni préprogrammé avec le numéro de série unique d'USB.
L'autobus actionné, autoalimenté et de haute puissance d'autobus de soutiens a actionné des configurations d'USB.
Convertisseur de niveau intégré de +3.3V pour l'entrée-sortie d'USB.
Convertisseur de niveau intégré sur UART et CBUS pour connecter entre à +1.8V et à logique de +5V.
Véritables sortie d'entraînement de 5V/3.3V/2.8V/1.8V CMOS et entrée de TTL.
Force configurable d'entraînement de sortie de goupille d'entrée-sortie.
Circuit intégré de puissance-sur-remise.
Filtrage entièrement intégré d'approvisionnement d'AVCC - aucun filtrage externe requis.
Option d'inversion de signal d'UART.
+3.3V (utilisant l'oscillateur externe) à l'opération simple d'approvisionnement de +5.25V (oscillateur interne).
Le bas fonctionnement et l'USB suspendent actuel.
Basse consommation de largeur de bande d'USB.
Contrôleur de centre serveur d'UHCI/OHCI/EHCI compatible.
USB 2,0 compatibles à toute vitesse.
-40°C à 85°C a développé la gamme de température de fonctionnement.
Disponible dans paquets SSOP et QFN-32 Pin de 28 sans Pb compact (RoHS conforme).

Applications

• USB aux convertisseurs RS232/RS422/RS485
• Évolution des périphériques de legs à USB
• Câbles et interfaces de transfert des données d'USB de téléphone cellulaire et sans fil
• MCU/PLD/FPGA de interface ont basé des conceptions à USB
• Audio d'USB et transfert des données de vidéo de bande passante faible
• PDA au transfert des données d'USB
• Lecteurs d'USB Smart Card
• Instrumentation d'USB
• Contrôle industriel d'USB
• Interface de lecteur MP3 d'USB
• Lecteur/auteurs de carte flash d'USB
• PC de boîtier décodeur - interface d'USB
• Interface d'appareil photo numérique d'USB
• Modems de matériel d'USB
• Modems sans fil d'USB
• Lecteurs de code à barres d'USB
• Boîtiers de protection de chiffrage de logiciel/matériel d'USB
