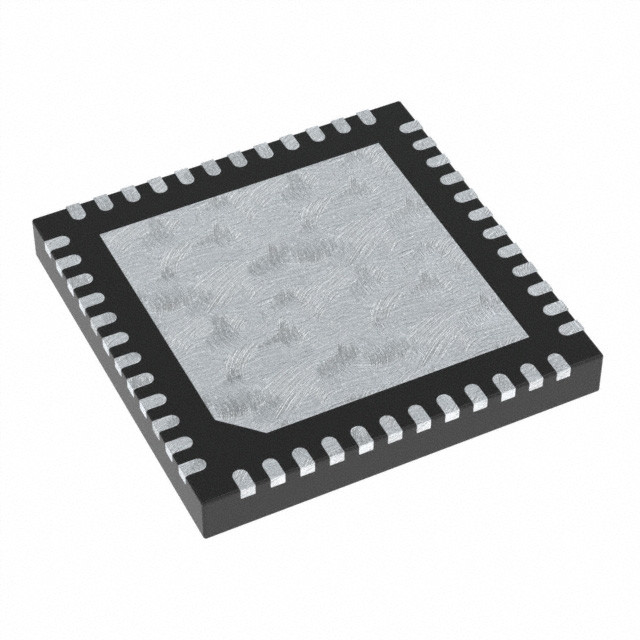

Technologie pratique de puce des circuits intégrés KSZ9031RNXCA 48QFN de l'interface 3.3V
| Nom de marque | Microchip Technology |
|---|---|
| Numéro de modèle | KSZ9031RNXCA |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | boîte antistatique en sac et en carton |
| Délai de livraison | 3-5 jours de travail |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | en stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Type | Émetteur-récepteur | Protocole | Ethernet |
|---|---|---|---|
| Nombre de conducteurs/de récepteurs | 4/4 | Duplex | Plein |
| Hystérésis de récepteur | - | Débit | - |
| Tension - approvisionnement | 1.8V, 2.5V, 3.3V | Température de fonctionnement | 0°C | 70°C |
| Montage du type | Bâti extérieur | Paquet/cas | 48-VFQFN a exposé la protection |
| Paquet de dispositif de fournisseur | 48-QFN (7x7) | ||
| Mettre en évidence | Circuits intégrés pratiques d'interface,circuits intégrés de l'interface 3.3V,KSZ9031RNXCA |
||
Description de produit
ÉMETTEUR-RÉCEPTEUR de KSZ9031RNXCA IC COMPLÈTEMENT 4/4 technologie de la puce 48QFN
Détails de produit
Description
Le KSZ9031RNX est un émetteur-récepteur complètement intégré de couche physique d'Ethernet de la triple-vitesse (10Base-T/100Base-TX/1000Base-T) pour la transmission et la réception des données sur le câble standard du twisted pair CAT-5 non protégé (UTP).
Caractéristiques
• Émetteur-récepteur conforme d'Ethernet de 10/100/1000Mbps IEEE 802,3 d'un seul morceau
• La synchronisation de RGMII soutient le retard de sur-puce selon la version 2,0 de RGMII, avec des options de programmation pour le retard externe et des ajustements de fabrication et des corrections des chemins de TX et de RX à synchronisation
• RGMII avec 3.3V/2.5V/1.8V I/Os tolérant
• Automatique-négociation pour choisir automatiquement le lien le plus élevé vers le haut de la vitesse (10/100/1000Mbps) et duplex (moitié/pleins)
• résistances d'arrêt de Sur-puce pour les paires différentielles
• contrôleur de la Sur-puce LDO pour soutenir l'opération simple de l'approvisionnement 3.3V – exige de seulement un FET externe de produire de 1.2V pour le noyau
• Appui enorme de cadre jusqu'à 16KB
• sortie d'horloge de la référence 125MHz
• L'énergie détectent le mode de puissance-vers le bas pour la puissance réduite quand le câble n'est pas joint
• Appui de rendement optimum de l'Ethernet (EEE) avec le mode de basse puissance du ralenti (LPI) et interruption d'horloge pour 100Base-TX/1000Base-T et transmettre la réduction d'amplitude avec l'option 10Base-Te
• Appui Sillage-sur-LAN (WOL) avec la détection robuste de coutume-paquet
• La LED programmable produit pour le lien, l'activité, et la vitesse
• La ligne de base errent correction
• Diagnostic basé sur TDR de câble de LinkMD pour identifier le câblage de cuivre défectueux
• Appui paramétrique d'arbre de non-et pour détecter des défauts entre la puce I/Os et le conseil
• Modes de réalimentation pour des diagnostics
• Croisement automatique de MDI/MDI-X pour détecter et corriger l'échange de paires à toutes les vitesses d'opération
• Détection et correction automatiques des échanges de paires, de biais de paires, et des paires de polarité
• Interface de gestion de MDC/MDIO pour la configuration de registre de PHY
• Option de goupille d'interruption
• Modes de puissance-vers le bas et de puissance-économie (continuez…)
Applications
• Imprimante réseau de laser/
• Stockage joint par réseau (NAS)
• Serveur de réseau
• LAN de gigabit sur la carte mère (GLOM)
• Passage à bande large
• Routeur du gigabit SOHO/SMB
• IPTV
• Boîtier décodeur d'IP
• Console de jeu
• Centre de médias de Triple Play (données, voix, vidéo)
• Convertisseur de médias
Caractéristiques
| Attribut | Valeur d'attribut |
|---|---|
| Fabricant | Technologie de puce |
| Catégorie de produit | Interface - conducteurs, récepteurs, émetteurs-récepteurs |
| Série | KSZ9031 |
| Produit | Émetteurs-récepteurs d'Ethernet |
| Type | Émetteur-récepteur |
| Emballage | Tray Alternate Packaging |
| Unité-poids | 0,005309 onces |
| De style du support | SMD/SMT |
| Paquet-cas | 48-VFQFN a exposé la protection |
| L'Actionner-température | 0°C | 70°C |
| De type support | Bâti extérieur |
| Tension-approvisionnement | 1.8V, 2.5V, 3.3V |
| Fournisseur-Dispositif-paquet | 48-QFN (7x7) |
| Protocole | Ethernet |
| Taux des données | - |
| Nombre-de-Conducteur-récepteurs | 2016/4/4 |
| Duplex | Plein |
| Récepteur-hystérésis | - |
| Température de fonctionnement maximum | + 85 C |
| Gamme de température de fonctionnement | - 45 C |
| Actionner-Approvisionnement-tension | 1,8 V 2,5 V 3,3 V |
| Norme | 10BASET 100BASE-TX 1000BASE-T |
| Approvisionnement-Tension-maximum | 1,26 V 3,465 V 2,625 V 1,89 V |
| Approvisionnement-Tension-minute | 1,14 V 3,135 V 2,375 V 1,71 V |
| Paquet-cas | QFN-48 |
| Nombre-de-émetteurs-récepteurs | 1 émetteur-récepteur |
Descriptions
PE simple de la puce 1-Port 1.8V/2.5V/3.3V 10Mbps/100Mbps/1000Mbps 48-Pin QFN de l'Ethernet TXRX
Ethernet IC 1-Port Gigabit Ethernet PHY
