Puce programmable de 3.3V HDMI IC, puce de circuit intégré de TDP158RSBR

Description

Le dispositif TDP158 est un signal C.A.-couplé de HDMI au signal différentiel transition-réduit au minimum (TMDS) Redriver soutenant l'interface visuelle numérique (DVI) 1,0 et l'interface à haute définition de multimédia les signaux de sortie 1.4b et 2.0b (de HDMI). Le TDP158 soutient quatre canaux de TMDS et interfaces du contrôle d'affichage numérique (DDC). Le TDP158 soutient signaler des taux jusqu'à 6 GBP pour tenir compte des résolutions les plus élevées des bits 4k2k60p 24 par pixel et jusqu'à l'intensité de la couleur de 16 bits de WUXGA ou au 1080p avec plus haut des vitesses de régénération. Le TDP158 peut être configuré pour soutenir la norme de HDMI 2,0.

Le TDP158 soutient de doubles rails d'alimentation d'énergie de 1,1 V sur VDensité double et 3,3 V sur VCc pour la réduction de puissance. Plusieurs méthodes de gestion de puissance sont appliquées pour réduire la puissance globale. TDP158 soutient le gain fixe du récepteur EQ utilisant I2C ou goupille attachent pour compenser différentes traces de câble ou de panneau d'entrée de longueurs.

Caractéristiques

• entrée double mode C.A.-couplée de couche physique de TMDS ou de DisplayPort™ à la sortie de couche physique de HDMI 2.0b TMDS soutenant le débit jusqu'à 6 de GBP, compatible avec des paramètres électriques de HDMI 2.0b
• Version standard double mode de soutien 1,1 de DisplayPort
• Appui 4k2k60p et jusqu'à l'intensité de la couleur de 16 bits de WUXGA ou au 1080p avec plus haut des vitesses de régénération
• DB jusqu'à 15,5 fixe programmable d'égaliseur de récepteur
• Contrôle à grande vitesse global ou indépendant de ruelle, pré-accent et transmettre l'oscillation, et le contrôle de taux de groupe
• Je2C ou goupille attachent programmable
• Configurable comme redriver de DisplayPort par je2C
• Plein échange de ruelle sur les ruelles principales
• Consommation de puissance faible
  • – 200 mW actifs à 6-Gbps et – 8 mW à l'état d'arrêt

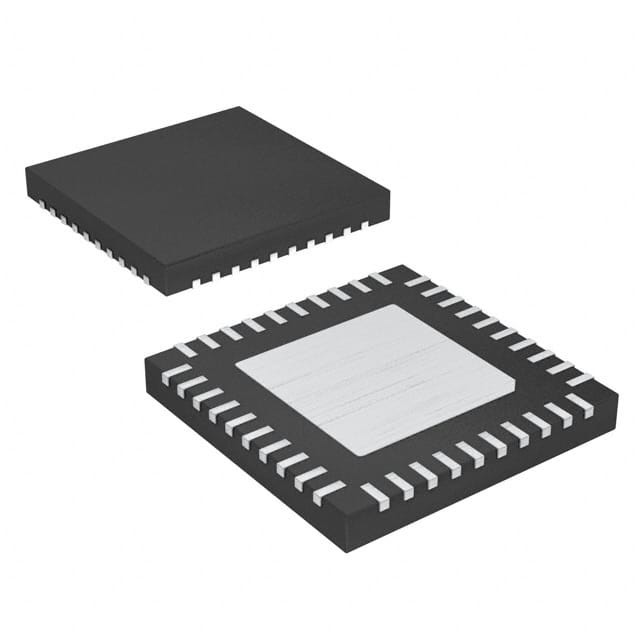

• 40-goupille, lancement de 0,4 millimètres, 5 millimètres de × 5 millimètres, paquet de WQFN, goupille compatible au retimer de SN75DP159RSB
