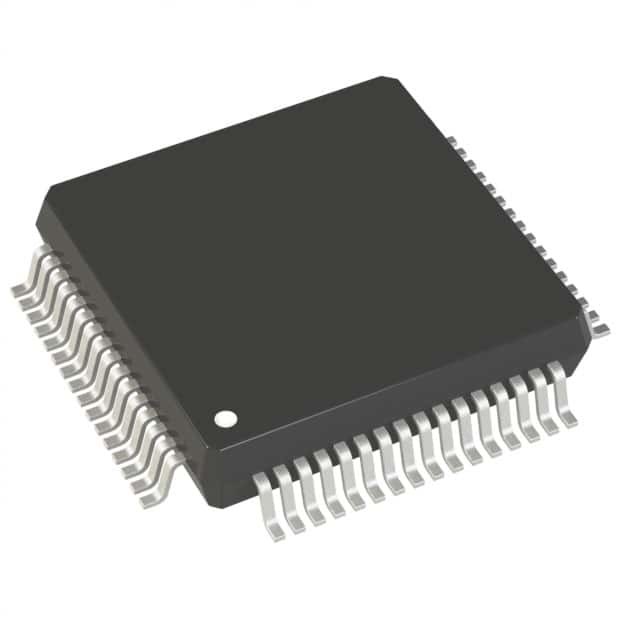

200K stable IC par acquisition de données DAS CDA AD7606BSTZ 16BIT 64LQFP
| Nom de marque | Analog Devices Inc. |
|---|---|
| Numéro de modèle | AD7606BSTZ |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | boîte antistatique en sac et en carton |
| Délai de livraison | 3-5 jours de travail |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | en stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Type | Système par acquisition de données (DAS), CDA | Nombre de canaux | 8 |
|---|---|---|---|
| Résolution (peu) | 16 b | Taux d'échantillonnage (par seconde) | 200k |
| Interface de données | DSP, MICROWIRE™, parallèle, QSPI™, publication périodique, SPI™ | Source d'approvisionnement de tension | Analogue et Digital |
| Tension - approvisionnement | 2.3V | 5.25V, 4.75V | 5.25V | Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur | Paquet/cas | 64-LQFP |
| Paquet de dispositif de fournisseur | 64-LQFP (10x10) | ||
| Mettre en évidence | IC par acquisition de données stable,200K IC par acquisition de données,AD7606BSTZ |
||
Description de produit
AD7606BSTZ IC DAS/ADC 16BIT 200K 64LQFP Analog Devices Inc.
Détails de produit
DESCRIPTION GÉNÉRALE
Les AD76061/AD7606-6/AD7606-4 sont l'échantillonnage de 16 bits et simultané, les systèmes par acquisition de données analogique-numérique (DAS) avec huit, six, et quatre canaux, respectivement. Chaque partie contient la protection de bride d'entrée analogique, un filtre de second ordre d'anticrénelage, un amplificateur de voie-et-prise, un convertisseur analogique-numérique de 16 bits d'approximation successive de redistribution de charge (CDA), un filtre numérique flexible, une référence de 2,5 V et un tampon de référence, et les interfaces périodiques et parallèles à grande vitesse.
CARACTÉRISTIQUES
8/6/4 d'entrées simultanément prélevéesVéritables gammes bipolaires d'entrée analogique : ±10 V, ±5 V
Approvisionnement analogue simple de 5 V et 2,3 V à 5 V VDRIVE
Solution par acquisition de données entièrement intégrée
Protection de bride d'entrée analogique
Tampon d'entrée avec 1 impédance d'entrée analogique de MΩ
Filtre analogue d'anticrénelage de second ordre
référence de Sur-puce et tampon précis de référence
CDA de 16 bits avec le kSPS 200 sur tous les canaux
Capacité d'Oversampling avec le filtre numérique
Parallèle flexible/interface série
SPI/QSPI™/MICROWIRE™/DSP compatible
Représentation
estimation de 7 kilovolts ESD sur des canaux d'entrée analogique
95,5 DB SNR, −107 DB THD
±0.5 LSB INL, ±0.5 LSB DNL
Puissance faible : 100 mW
Mode veille : 25 mW
64 paquet de l'avance LQFP
APPLICATIONS
Systèmes de ligne de courant de surveillance et de protectionContrôle de moteur multiphasé
Instrumentation et systèmes de contrôle
Systèmes de positionnement multiaxes
Systèmes par acquisition de données (DAS)
Caractéristiques
| Attribut | Valeur d'attribut |
|---|---|
| Fabricant | Analog Devices |
| Catégorie de produit | CDA/DACs |
| Série | AD7606 |
| Produit | Convertisseurs analogique-numérique |
| Type | Système par acquisition de données (DAS), CDA |
| Emballage | Tray Alternate Packaging |
| Unité-poids | 0,012088 onces |
| De style du support | SMD/SMT |
| Paquet-cas | 64-LQFP |
| De type entrée | Assymétrique |
| L'Actionner-température | -40°C | 85°C |
| De type support | Bâti extérieur |
| Nombre-de-canaux | La Manche 8 |
| Tension-approvisionnement | 2,3 V | 5,25 V, 4,75 V | 5,25 V |
| Fournisseur-Dispositif-paquet | 64-LQFP (10x10) |
| Résolution-peu | 16 b |
| Échantillonnage-Taux-Par-deuxième | 200k |
| Donnée-interface | DSP, MICROWIRE ? , Parallèle, QSPI ? , Publication périodique, SPI ? |
| Tension-Approvisionnement-source | Analogue et Digital |
| Architecture | SAR |
| Résolution | bit 16 |
| De type référence | Interne externe |
| Palladium-Puissance-dissipation | 142 mW |
| Température de fonctionnement maximum | + 85 C |
| Gamme de température de fonctionnement | - 40 C |
| Puissance-consommation | 100 mW |
| De type interface | DSP périodique parallèle SPI |
| SNR-Signal-à-Bruit-rapport | DB 95,5 |
| Kit de développement de logiciel | EVAL-AD7606EDZ |
| Paquet-cas | LQFP-64 |
| Gain-erreur | +/- 32 LSB |
| Nombre-de-convertisseurs | 1 convertisseur |
| Taux de l'échantillonnage | 200 kS/s |
| INL-Intégral-non-linéarité | +/- 2 LSB |
| DNL-Différentiel-non-linéarité | +/- 0,99 LSB |
| Mfr | Analog Devices Inc. |
| Série | - |
| Paquet | Plateau |
| Produit-statut | Actif |
| Type | Système par acquisition de données (DAS) CDA |
| Nombre-de-canaux | 8 |
| Donnée-interface | Parallèle QSPI™ SPI™ périodique de DSP MICROWIRE™ |
| Tension-approvisionnement | 2.3V | 5.25V 4.75V | 5.25V |
| Paquet-cas | 64-LQFP |
| Base-Produit-nombre | AD7606 |
Descriptions
Parallèle de 16 bits simple de la Manche octale CDA SAR 200ksps/plateau périodique de 64-Pin LQFP
Convertisseurs analogique-numérique - échantillonnage de CDA 8Ch w/Bipolar 16B Simult
