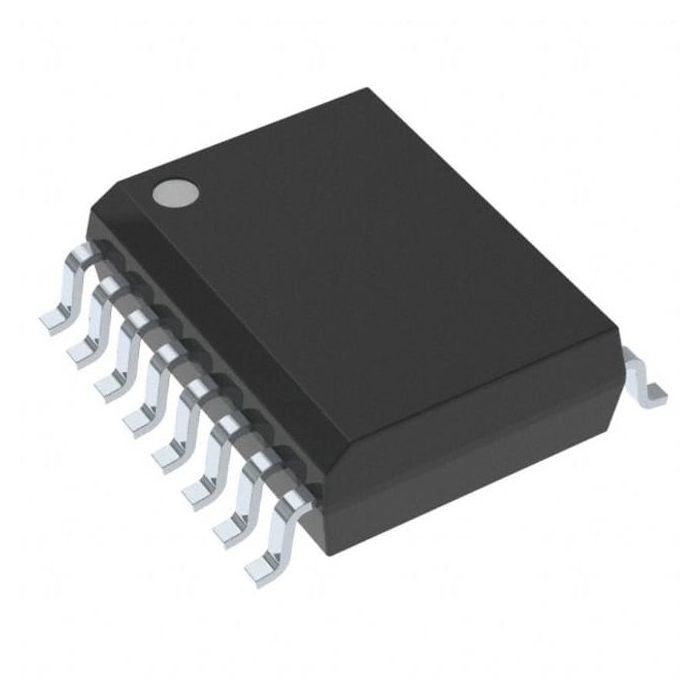

SPI mordu par 12 IC par acquisition de données AD7243ARZ V-OUT 16SOIC Analog Devices Inc.

DESCRIPTION GÉNÉRALE

L'AD7243 est des 12 complets mordus, la sortie de tension, convertisseur numérique-analogique avec la référence d'amplificateur de sortie et de tension de Zener sur une puce monolithique de CMOS. Aucun équilibre externe n'est exigé pour réaliser la pleine représentation spécifique.
L'amplificateur de sortie est capable de développer +10 V à travers une charge de 2 kΩ. Les gammes de tension de sortie avec l'opération simple d'approvisionnement sont 0 V à +5 V ou 0 V à +10 V, alors qu'une gamme bipolaire supplémentaire de sortie de ±5 V est disponible avec de doubles approvisionnements. Les gammes sont choisies utilisant la résistance interne de gain.
Le format de données est binaire naturelle dans les deux gammes unipolaires, alors que la binaire excentrée ou le format du complément des two peut être choisie dans la gamme bipolaire. On fournit une fonction de CLR qui place la sortie à 0 V dans les deux gammes unipolaires et dans la gamme bipolaire du complément des two, alors qu'avec le format de données binaires excentré, la sortie est placée – à REFIN. Cette fonction est utile comme a puissance-sur la remise car elle permet à la sortie d'être placée à un niveau de tension connu.

CARACTÉRISTIQUES

12-Bit CMOS DAC avec
Référence de tension de Sur-puce
Amplificateur de sortie
Trois chaînes sélectionnables de sortie
– 5 V à +5 V, 0 V à +5 V, 0 V à +10 V
Interface série
300 kilohertz DAC Update Rate
Petite taille : IMMERSION 16-Lead ou SOIC
Non-linéarité : ±1/2 LSB TMIN à TMAX
Dissipation de puissance faible : 100 mW typiques

APPLICATIONS

À régulation de processus
Automation industrielle
Systèmes de traitement numérique du signal
Ports d'entrée-sortie
