216K 24 CDA mordu IC Chip Surface Mount, puce audio de 44LQFP AK5388AEQ IC

DESCRIPTION GÉNÉRALE

L'AK5388 est un 24bit, 216kHz convertisseur d'A/D de canal de l'échantillonnage 4 pour les systèmes audios à extrémité élevé. Le modulateur dans l'AK5388 emploie architecture mordue augmentée d'AKM la double, permettant à l'AK5388 de réaliser de grande précision et le coût bas. L'AK5388 réalise la dynamique 120dB et le 110dB S/N+D), et un mode mono facultatif développe la dynamique à 123dB. Le filtre numérique d'AK5388 comporte une architecture modifiée de SAPIN qui réduit au minimum le retard de groupe tout en maintenant l'excellente réponse de phase linéaire. Ainsi le dispositif convient aux applications audio professionnelles comprenant l'enregistrement, le renfort sain, les effets traitant, les cartes son, et les récepteurs à extrémité élevé d'A/V. L'AK5388 est disponible en paquet de 44pin LQFP.

CARACTÉRISTIQUES

Taux d'échantillonnage : 8kHz | 216kHz
Pleines entrées différentielles
S (N+D) : 110dB
DR, S/N : 120dB (mode mono : 123dB)
Filtre de Digital de délai court (GD=12.6/fs)
•Bande passante : 0~21.648kHz (@fs=48kHz)
•Ondulation : 0.01dB
•Stopband : 80dB
Digital HPF
Alimentation d'énergie : 4,75 | 5.25V (analogue), 3,0 | 3.6V (Digital)
Format de sortie : 24bit MSB justifié, I2S ou TDM
Cascade TDM I/F : 8ch/48kHz, 4ch/96kHz, 4ch/192kHz
Maître et Mode slave
Drapeau de débordement
Dissipation de puissance : 575 mW (@fs=48kHz)

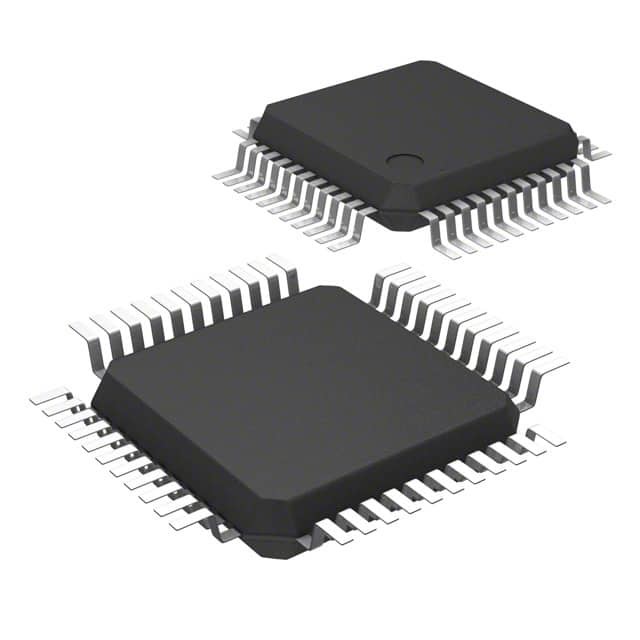

Paquet : 44pin LQFP
