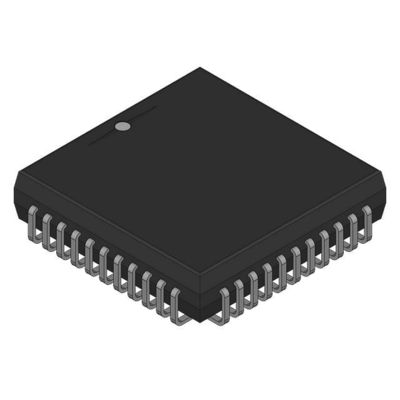

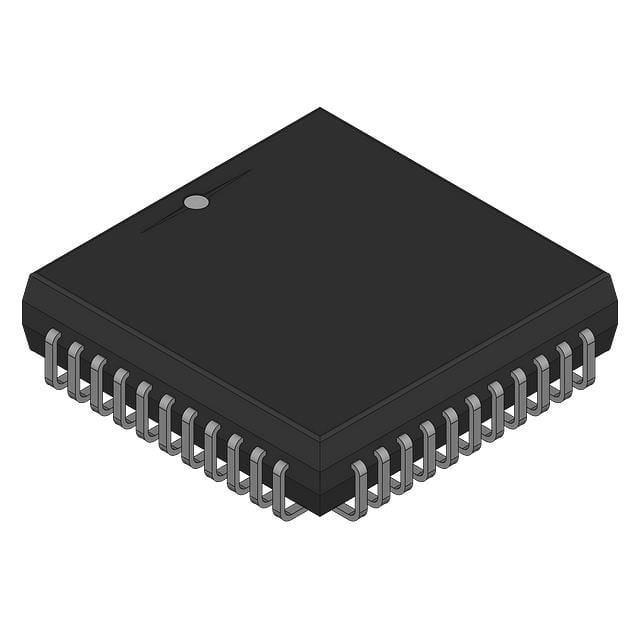

AT80C32X2-SLSUL IC MCU 8BIT SANS ROM 44PLCC Atmel

Définition

Le TS80C52X2 est une ROM CMOS haute performance, OTP, EPROM et versions sans ROM du microcontrôleur à puce unique 80C51 CMOS de 8 bits.
Le TS80C52X2 conserve toutes les caractéristiques du 80C51 avec une capacité ROM/EPROM étendue (8 Kbytes), 256 octets de RAM interne, un système d'interruption à 6 sources et 4 niveaux,un oscillateur intégré à la puce et trois minuteurs/compteurs.
En outre, le TS80C52X2 dispose d'un double pointeur de données, d'un canal série plus polyvalent qui facilite la communication multiprocesseur (EUART) et d'un mécanisme d'amélioration de vitesse X2.
La conception entièrement statique du TS80C52X2 permet de réduire la consommation d'énergie du système en réduisant la fréquence d'horloge à n'importe quelle valeur, même en courant continu, sans perte de données.
Le TS80C52X2 dispose de 2 modes d'activité réduite sélectionnables par logiciel pour réduire davantage la consommation d'énergie.le port série et le système d'interruption fonctionnent toujours. En mode coupé, la RAM est sauvegardée et toutes les autres fonctions ne fonctionnent pas.

Caractéristiques

• 80C52 Compatible
– 8051 Pin and Instruction Compatible
4 ports d'entrée/sortie 8 bits
3 compteurs/timers à 16 bits
256 octets de mémoire vive
• Architecture à grande vitesse
• 40 MHz à 5V, 30 MHz à 3V
• X2 Capacité d'amélioration de la vitesse (6 heures/cycle de la machine)
L'équipement doit être équipé d'un système de freinage de freinage de freinage de freinage de freinage.
• Indicateur à données doubles
• ROM/EPROM sur puce (8Kbytes)
• Détecteur de temps et déclencheur de temps programmable 2
• Réinitialisation du port asynchrone
• Structure d'interruption avec
6 sources interrompues
Le système d'interruption de priorité de niveau 4
• UART amélioré en double complet
Détection d'erreur de cadrage
¢ reconnaissance automatique de l'adresse
• faible EMI (inhibiteur de l'ALE)
• Modes de régulation de l'alimentation
Mode au ralenti
Mode d'arrêt
– Power-off Flag
• Mode une fois (émulation sur puce)
• alimentation électrique: 4,5 à 5,5 V, 2,7 à 5,5 V
• Plage de température: commerciale (0 à 70 °C) et industrielle (-40 à 85 °C)
• Paquets: PDIL40, PLCC44, VQFP44 1.4, PQFP44 (13,9 empreintes)
