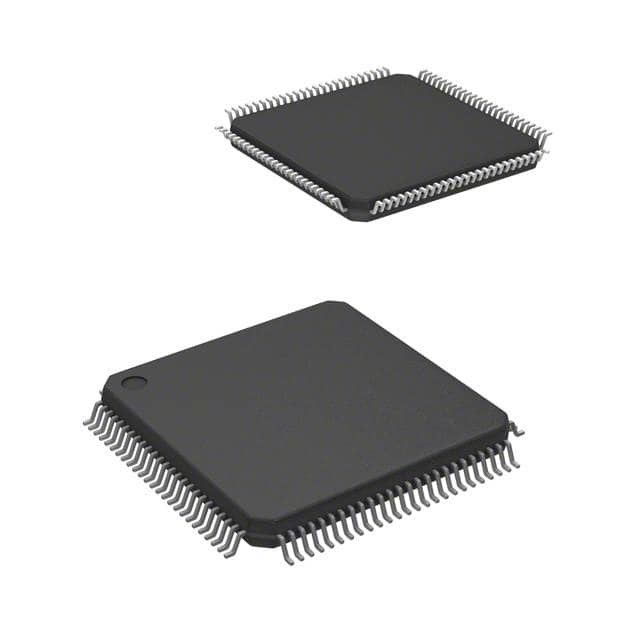

ATSAM3U2CA-AU IC MCU 32BIT 128KB FLASH 100LQFP Technologie de puce à puce

SAM3U Description

La série Atmels SAM3U est un membre d'une famille de microcontrôleurs Flash basés sur le processeur ARM Cortex-M3 RISC de 32 bits de haute performance.Il fonctionne à une vitesse maximale de 96 MHz et dispose de 256 Kbytes de Flash et de 52 Kbytes de SRAML'ensemble de périphériques comprend un port de périphérique USB haute vitesse avec émetteur-récepteur intégré, un MCI haute vitesse pour SDIO/SD/MMC, une interface de bus externe avec contrôleur flash NAND,jusqu'à 4xUSARTs (SAM3U1C/2C/4C ont 3), jusqu'à 2xTWI (SAM3U1C/2C/4C ont 1), jusqu'à 5xSPI SAM3U1C/2C/4C ont 4), ainsi que des minuteurs 4xPWM, des minuteurs 3x à usage général de 16 bits, un RTC, un ADC de 12 bits et un ADC de 10 bits.

Caractéristiques

• Le noyau
ARM® Cortex®-M3 révision 2.0 fonctionnant à 96 MHz maximum
Unité de protection de la mémoire
¢ Ensemble d'instructions Thumb®-2
• Les souvenirs
¢ De 64 à 256 Kbytes Flash intégré, accès large 128 bits, accélérateur de mémoire, double banque
¢ De 16 à 48 Kbytes de SRAM intégrée avec double banque
ROM de 16 Kbytes avec des routines de bootloader intégrées (UART, USB) et des routines IAP
Contrôleur de mémoire statique (SMC): support SRAM, NOR, NAND. Contrôleur flash NAND avec tampon RAM de 4 Kbytes et ECC
• Système
Régulateur de tension intégré pour une alimentation unique
POR, BOD et Watchdog pour une réinitialisation sécurisée
¢ Oscillateurs à quartz ou à résonance: 3 à 20 MHz, puissance principale et optionnelle à faible puissance 32,768 kHz pour RTC ou horloge d'appareil.
Ossillateur RC interne à haute précision 8/12 MHz équipé d'une usine avec fréquence par défaut de 4 MHz pour un démarrage rapide du dispositif
¢ Horloge lente Oscillateur RC interne en tant qu'horloge permanente pour l'horloge de l'appareil en mode faible consommation
Un PLL pour l'horloge de l'appareil et un PLL dédié pour l'appareil à grande vitesse USB 2.0
¢ Jusqu'à 17 canaux périphériques DMA (PDC) et 4 canaux centraux DMA
• Modes à faible consommation
Les modes veille et veille, jusqu'à 2,5 μA en mode veille
Le domaine de sauvegarde: VDDBU pin, RTC, 32 enregistrements de sauvegarde
RTC à ultra faible consommation: 0,6 μA
• périphériques
Dispositif USB 2.0: 480 Mbps, FIFO de 4 kbyte, jusqu'à 7 terminaux bidirectionnels, DMA dédié
- jusqu'à 4 USART (ISO7816, IrDA®, contrôle de débit, SPI, support Manchester) et une UART
¢ Jusqu'à 2 TWI (compatibles avec I2C), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
¢ Timer/compteur à 16 bits à 3 canaux (TC) pour la capture, la comparaison et le PWM
– 4-channel 16-bit PWM (PWMC)
¢ chronomètre en temps réel (RTT) 32 bits et RTC avec fonctionnalités de calendrier et d'alarme
- ADC 1MSPS 12 bits à 8 canaux avec mode d'entrée différentiel et étape de gain programmable, ADC 10 bits à 8 canaux
• Départ et départ
- Jusqu'à 96 lignes d'entrée/sortie avec capacité d'interruption externe (sensibilité de bord ou de niveau), défoncement, filtrage des pannes et terminaison de la résistance en série sur matrice
Trois entrées/sorties parallèles de 32 bits (PIO)
• Les colis
LQFP à 100 plombs, 14 x 14 mm, hauteur de 0,5 mm
LFBGA à 100 balles, 9 x 9 mm, hauteur 0,8 mm
️ LQFP à 144 plombs, 20 x 20 mm, hauteur de 0,5 mm
️ LFBGA à 144 boules, 10 x 10 mm, écart de 0,8 mm
