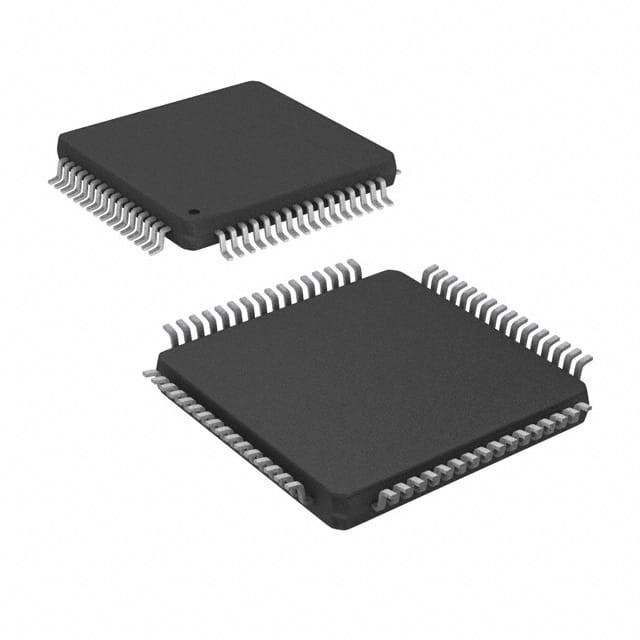

ATSAMG55J19A-AUT IC MCU 32BIT 512KB FLASH 64LQFP Technologie à puce électronique

SAM3X/A Description

La série SAM3X/A d'Atmel est un membre d'une famille de microcontrôleurs Flash basés sur le processeur ARM Cortex-M3 RISC de 32 bits de haute performance.Il fonctionne à une vitesse maximale de 84 MHz et dispose de 512 Kbytes de Flash et de 100 Kbytes de SRAM.L'ensemble périphérique comprend un port USB hôte et périphérique haute vitesse avec émetteur-récepteur intégré, un MAC Ethernet, des CAN 2x, un MCI haute vitesse pour SDIO/SD/MMC,une interface de bus externe avec un contrôleur flash NAND, 5x UART, 2x TWI, 4x SPI, ainsi qu'un minuteur PWM, 9x minuteurs 32 bits à usage général, un RTC, un ADC 12 bits et un DAC 12 bits.

Caractéristiques

• Le noyau
ARM® Cortex®-M3 révision 2.0 fonctionnant jusqu'à 84 MHz
Unité de protection de la mémoire
¢ Ensemble d'instructions Thumb®-2
Compteur SysSick de 24 bits
¢ Contrôleur d'interruption vectoriel imbriqué
• Les souvenirs
¢ De 256 à 512 Kbytes Flash intégré, accès large 128 bits, accélérateur de mémoire, double banque
¢ De 32 à 100 Kbytes de SRAM intégrée avec double banque
ROM de 16 Kbytes avec des routines de bootloader intégrées (UART, USB) et des routines IAP
Contrôleur de mémoire statique (SMC): support SRAM, NOR, NAND. Contrôleur flash NAND avec tampon RAM de 4 kbyte et ECC
• Système
Régulateur de tension intégré pour une alimentation unique
POR, BOD et Watchdog pour une réinitialisation sécurisée
¢ Oscillateurs à résonance au quartz ou en céramique: 3 à 20 MHz de puissance principale et 32,768 kHz de faible puissance en option pour le RTC ou l'horloge du dispositif.
Ossillateur RC interne à haute précision 8/12 MHz équipé d'une usine avec fréquence par défaut de 4 MHz pour un démarrage rapide du dispositif
¢ Horloge lente Oscillateur RC interne en tant qu'horloge permanente pour l'horloge de l'appareil en mode faible consommation
Un PLL pour l'horloge de l'appareil et un PLL dédié pour l'hôte/appareil mini USB 2.0 haute vitesse
Sensor de température
- Jusqu'à 17 canaux périphériques de DMA (PDC) et 6 canaux de DMA central plus un DMA dédié pour l'hébergeur/appareil USB mini à haute vitesse et le MAC Ethernet
• Modes à faible consommation
Les modes de veille et de sauvegarde, jusqu'à 2,5 μA en mode de sauvegarde.
Le domaine de sauvegarde: épingle VDDBU, RTC, huit enregistrements de sauvegarde 32 bits
RTC à très faible puissance
• périphériques
- Dispositif USB 2.0/Mini Host: 480 Mbps, FIFO de 4 kbyte, jusqu'à 10 terminaux bidirectionnels, DMA dédié
- jusqu'à 4 USART (ISO7816, IrDA®, contrôle de débit, SPI, Manchester et support LIN) et une UART
2 TWI (compatibles I2C), jusqu'à 6 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC) avec jusqu'à 2 emplacements
¢ Timer/compteur (TC) de 9 canaux de 32 bits pour le mode capture, comparaison et PWM, logique de décodeur quadratique et compteur de 2 bits gris vers le haut/vers le bas pour le moteur pas à pas
¢ jusqu'à 8 canaux de 16 bits PWM (PWMC) avec sortie complémentaire, entrée de défaut, générateur de temps mort de 12 bits compteur pour le contrôle du moteur
¢ chronomètre en temps réel (RTT) 32 bits et RTC avec fonctionnalités de calendrier et d'alarme
- ADC à 12 bits de 16 canaux avec mode d'entrée différentiel et étape de gain programmable
Un DAC à 2 canaux 12 bits 1 Msps
Un Ethernet MAC 10/100 (EMAC) avec DMA dédié
Deux contrôleurs CAN avec huit boîtes aux lettres
Un générateur de nombres aléatoires (TRNG)
Écrire des registres protégés
• Départ et départ
- Jusqu'à 103 lignes d'entrée/sortie avec capacité d'interruption externe (sensibilité de bord ou de niveau), débouchage, filtrage des pannes et terminaison de résistant de série sur matrice
¢ Jusqu'à six entrées/sorties parallèles de 32 bits (PIO)
• Les colis
LQFP à 100 plombs, 14 x 14 mm, hauteur de 0,5 mm
LFBGA à 100 balles, 9 x 9 mm, hauteur 0,8 mm
️ LQFP à 144 plombs, 20 x 20 mm, hauteur de 0,5 mm
️ LFBGA à 144 boules, 10 x 10 mm, écart de 0,8 mm
