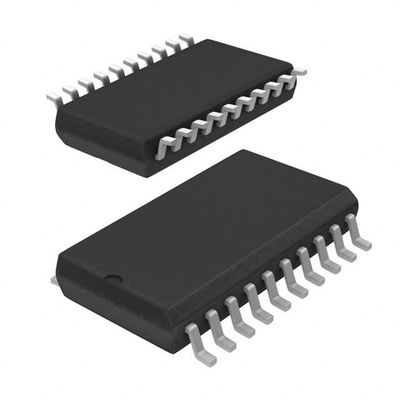

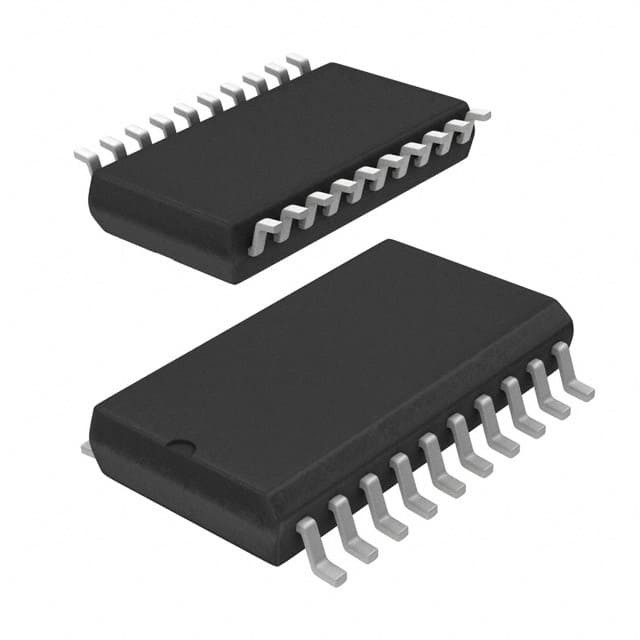

ATSAMD10D14A-SSUT IC MCU 32BIT 16KB FLASH 20SOIC Technologie à puce

Définition

La série Atmels SAM3S est un membre d'une famille de microcontrôleurs Flash 32 bits basés sur le processeur ARM Cortex-M3 haute performance.Il fonctionne à une vitesse maximale de 64 MHz et dispose de 256 Kbytes de Flash et de 48 Kbytes de SRAM.L'ensemble de périphériques comprend un port USB à pleine vitesse avec émetteur-récepteur intégré, un MCI à haute vitesse pour SDIO/SD/MMC,une interface de bus externe dotée d'un contrôleur de mémoire statique fournissant une connexion à la SRAM, PSRAM, NOR Flash, module LCD et flash NAND, 2x USART, 2x UART, 2x TWI, 3x SPI, une minuterie I2S, ainsi qu'une minuterie PWM, 6x minuterie 16 bits à usage général, une RTC, une ADC,un DAC de 12 bits et un comparateur analogique.

Caractéristiques

• Le noyau
ARM® Cortex®-M3 révision 2.0 fonctionnant jusqu'à 64 MHz
Unité de protection de la mémoire
¢ Ensemble d'instructions Thumb®-2
• Compatible pin-à-pin avec la série AT91SAM7S (versions 48 et 64 broches)
• Les souvenirs
¢ De 64 à 256 Kbytes Flash intégré, accès large 128 bits, accélérateur de mémoire, plan unique
¢ de 16 à 48 Kbytes de SRAM intégrée
ROM de 16 Kbytes avec des routines de bootloader intégrées (UART, USB) et des routines IAP
- Contrôleur de mémoire statique à 8 bits (SMC): prise en charge de la RAM, de la PSRAM, de la NOR et de la NAND Flash
Unité de protection de la mémoire
• Système
Régulateur de tension intégré pour une alimentation unique
Le détecteur de puissance à réinitialisation (POR), le détecteur de détection à déclenchement brun (BOD) et le chien de garde pour un fonctionnement sûr
Ossillateurs à résonance au quartz ou en céramique: puissance principale de 3 à 20 MHz avec détection de défaillance et faible puissance optionnelle de 32,768 kHz pour RTC ou horloge de dispositif
¢ Oscillateur RC interne de haute précision 8/12 MHz à réglage d'usine avec fréquence par défaut de 4 MHz pour le démarrage de l'appareil
L'oscillateur RC interne en tant qu'horloge du dispositif en mode basse consommation permanente
Deux PLL jusqu'à 130 MHz pour l'horloge du périphérique et pour l'USB
Sensor de température
¢ Jusqu'à 22 canaux périphériques DMA (PDC)
• Modes à faible consommation
Les modes veille et veille, jusqu'à 1,8 μA en mode veille
RTC à très faible consommation
• périphériques
- Dispositif USB 2.0: 12 Mbps, 2668 octets FIFO, jusqu'à 8 terminaux bidirectionnels.
¢ Jusqu'à 2 USART avec le mode ISO7816, IrDA®, RS-485, SPI, Manchester et Modem
Deux UART à deux fils
¢ Jusqu'à 2 interfaces à deux fils (compatibles I2C), 1 SPI, 1 contrôleur synchrone en série (I2S), 1 interface de carte multimédia haute vitesse (SDIO/SD Card/MMC)
- Jusqu'à 6 compteurs 16 bits à trois canaux avec mode capture, forme d'onde, comparaison et PWM.
- 4 canaux 16 bits PWM avec sortie complémentaire, entrée de défaut, générateur de temps mort de 12 bits Compteur pour le contrôle du moteur
¢ chronomètre en temps réel 32 bits et RTC avec fonctionnalités de calendrier et d'alarme
¢ ADC jusqu'à 15 canaux, 1Msps avec mode d'entrée différentiel et étape de gain programmable
Un DAC à 2 canaux de 12 bits 1Msps
Un comparateur analogique avec sélection d'entrée flexible, hystérésis d'entrée sélectionnable
Unité de calcul de vérification de la redondance cyclique (CRCCU) de 32 bits
Écrire des registres protégés
• Départ et départ
- Jusqu'à 79 lignes d'entrée/sortie avec capacité d'interruption externe (sensibilité de bord ou de niveau), débouchage, filtrage des pannes et terminaison de résistant de série sur matériau
Trois contrôleurs d'entrée/sortie parallèles de 32 bits, mode de capture parallèle assisté par DMA périphérique
• Les colis
L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.
️ LQFP à 64 plombs, 10 x 10 mm, hauteur de 0,5 mm/QFN à 64 plombs 9x9 mm, hauteur de 0,5 mm
L'équipement doit être équipé d'un dispositif d'éclairage de qualité supérieure, qui doit être équipé d'un dispositif d'éclairage de qualité supérieure.
