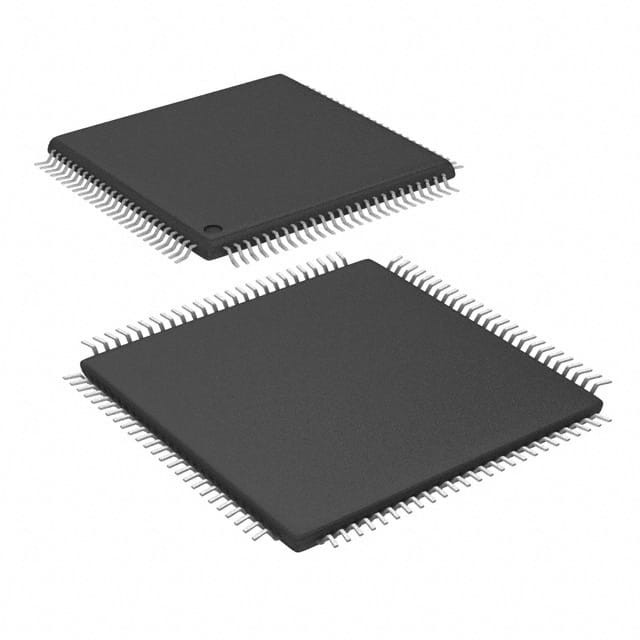

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP Technologie à puce

Résumé du dispositif

Le présent document contient des informations spécifiques au dispositif pour les dispositifs PIC32MX1XX/2XX/5XX 64/100 broches.

Conditions de fonctionnement

• 2,3 V à 3,6 V, -40 °C à +105 °C (DC à 40 MHz),
-40 °C à +85 °C (DC à 50 MHz)

Corée: 50 MHz/83 DMIPS MIPS32® M4K®

• Mode MIPS16e® pour une taille de code réduite jusqu'à 40%
• Architecture efficace en code (C et assemblage)
• Multiplier le cycle unique (MAC) 32x16 et le double cycle 32x32

Gestion de l'horloge

• 0,9% d'oscillateur interne
• PLL programmables et sources d'horloge d'oscillateur
• Moniteur d'horloge à sécurité contre les pannes (FSCM)
• Températeur indépendant pour chien de garde
• Réveil rapide et démarrage

Gestion de l'énergie

• Les modes de gestion à faible consommation (sommeil et idle)
• Réinitialisation intégrée de l'alimentation, réinitialisation brune et haute

Détection de tension

• courant dynamique de 0,5 mA/MHz (typique)
• courant IPD de 44 μA (typique)

Caractéristiques de l'interface HMI audio/graphique/touch

• Interface graphique externe avec jusqu'à 34 broches PMP
• Communication de données audio: I2S, LJ, RJ, USB
• Interface de commande de données audio: SPI et I2C
• Horloge principale des données audio:
- Génération de fréquences d'horloge fractionnaires
- Peut être synchronisé avec l'horloge USB
- Peut être réglé en temps de course
• Unité de mesure du temps de charge (CTMU):
- Prend en charge la détection tactile capacitive mTouch®
- Fournit une mesure du temps à haute résolution (1 ns)

Caractéristiques analogiques avancées

• Module ADC:
- taux de 10 bits 1 Msps avec un échantillon et une retenue (S&H)
- Jusqu'à 48 entrées analogiques
- Peut fonctionner en mode veille
• Des sources de déclenchement ADC flexibles et indépendantes
• Capacité de mesure de la température sur puce
• Comparateurs:
- Trois modules à double entrée
- Référence programmable avec 32 points de tension

Températeurs/comparaison de sortie/capture d'entrée

• Cinq minuterie à usage général:
- cinq compteurs 16 bits et jusqu'à deux compteurs 32 bits
• Cinq modules de comparaison de sortie
• cinq modules de capture d'entrée (IC)
• Sélection de broche de périphérique (PPS) pour permettre le remapping des fonctions
• Module de l'horloge et du calendrier en temps réel (RTCC)

Interfaces de communication

• Contrôleur OTG à pleine vitesse compatible USB 2.0
• Jusqu'à cinq modules UART (12,5 Mbps):
- les protocoles LIN 1.2 et le support IrDA®
• Quatre modules SPI à 4 fils (25 Mbps)
• Deux modules I2C (jusqu'à 1 Mbaud) avec prise en charge SMBus
• PPS pour permettre le redéploiement des fonctions
• Port maître parallèle (PMP) avec deux tampons lecture/écriture
• Réseau de zone de contrôleur (CAN) 2.0B Compatible avec le support d'adressage DeviceNetTM

Accès direct à la mémoire (DMA)

• Quatre canaux de DMA matériel avec détection automatique de la taille des données
• Vérification de la redondance cyclique programmable (CRC) de 32 bits
• Deux canaux supplémentaires dédiés à l'USB
• Deux chaînes supplémentaires dédiées à CAN

Entraînement/sortie

• 10 mA ou 15 mA source/égout pour la VOH/VOL standard et jusqu'à 22 mA pour la VOH1 non standard
• épingles tolérantes à 5 V
• Des drains ouverts, des retraits et des retraits sélectifs
• Interrupteurs externes sur toutes les broches d'entrée/sortie

Qualification et soutien de catégorie B

• AEC-Q100 REVG (grade 2 -40°C à +105°C)
• Bibliothèque de sécurité de classe B, CEI 60730

Assistance au développement du débogueur

• La programmation en circuit et en application
• Interface JTAG améliorée MIPS® à 4 fils
• Programme illimité et six points de rupture de données complexes
• Scanner de bordure compatible avec l'IEEE 1149.2 (JTAG)
