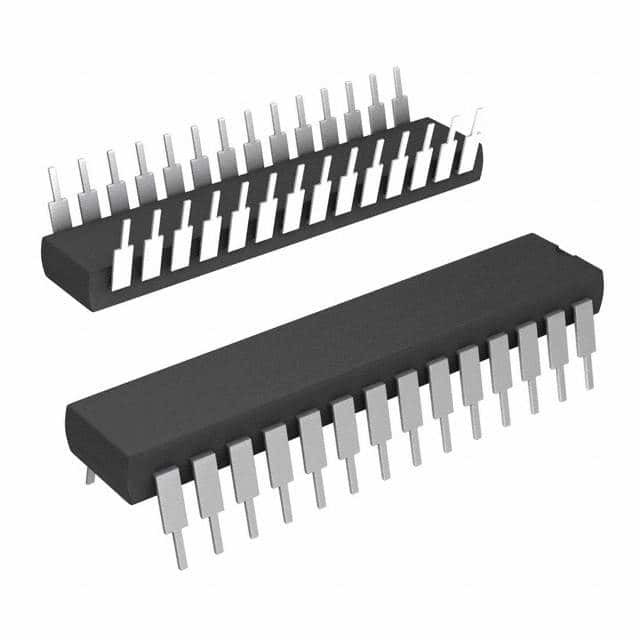

ATMEGA328-PU IC MCU 8BIT 32KB FLASH 28DIP Technologie à puce

Résumé

L'ATmega48A/PA/88A/PA/168A/PA/328/P est un microcontrôleur CMOS à 8 bits basé sur l'architecture RISC améliorée AVR.le système ATmega48A/PA/88A/PA/168A/PA/328/P atteint des débits approchant 1 MIPS par MHz permettant au concepteur de système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur Atmel® AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
131 Instructions puissantes Exécution de la plupart des cycles d'horloge unique
32 x 8 Registres de travail à usage général
Opération entièrement statique
¢ jusqu'à 20 MIPS à 20 MHz
¢ Multiplicateur à 2 cycles sur puce
• Segments de mémoire non volatils à haute résistance
- 4/8/16/32KBytes de mémoire de programme flash auto-programmée dans le système
¢ 256/512/512/1KBytes EEPROM
¢ 512/1K/1K/2KBytes SRAM interne
¢ Cycles d'écriture/effacement: 10 000 flash/100 000 EEPROM
Réservation des données: 20 ans à 85°C/100 ans à 25°C (1)
️ Section de code de démarrage facultative avec des bits de verrouillage indépendants
Programmer le système par le programme de démarrage sur la puce
Véritable opération de lecture-écriture
¢ Blocage de programmation pour la sécurité des logiciels
• Assistance à la bibliothèque Atmel® QTouch®
¢ Boutons tactiles capacitifs, curseurs et roues
L'acquisition de QTouch et de QMatrix®
¢ jusqu'à 64 canaux sensoriels
• Caractéristiques périphériques
– Two 8-bit Timer/Counters with Separate Prescaler and Compare Mode
Un minuteur/compteur 16 bits avec prescaler séparé, mode de comparaison et mode de capture
¢ Compteur en temps réel avec oscillateur séparé
6 canaux PWM
¢ ADC à 8 canaux et 10 bits dans les paquets TQFP et QFN/MLF
¢ ADC à 6 canaux et 10 bits dans la mesure de la température du paquet PDIP
L'utilisation de l'USRT en série programmable
L'interface série SPI maître/esclave
Interface série à deux fils orientée par octet (compatible Philips I2C)
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
Interrompre et réveiller au changement de broche
• Caractéristiques spéciales du microcontrôleur
– Power-on Reset and Programmable Brown-out Detection
L'oscillateur à calibrage interne
Les sources d'interruption externes et internes
6 modes de sommeil: au ralenti, réduction du bruit ADC, économie d'énergie, coupure d'énergie, veille et veille prolongée
• I/O et paquets
23 lignes d'entrée/sortie programmables
¢ PDIP à 28 broches, TQFP à 32 conduits, QFN/MLF à 28 broches et QFN/MLF à 32 broches
• Voltage de fonctionnement:
¥ 1,8 à 5,5 V
• Plage de température:
-40°C à 85°C
• Grade de vitesse:
¢ 0 -4MHz@1.8- 5,5 V, 0 -10 MHz@2.7- Il y en a cinq.5.V, 0 à 20 MHz @ 4,5 à 5,5 V
• Consommation électrique à 1 MHz, 1,8 V, 25°C
Mode actif: 0,2 mA
¢ Mode d'arrêt de l'alimentation: 0,1 μA
Mode d'économie d'énergie: 0,75 μA ((y compris le RTC 32 kHz)
