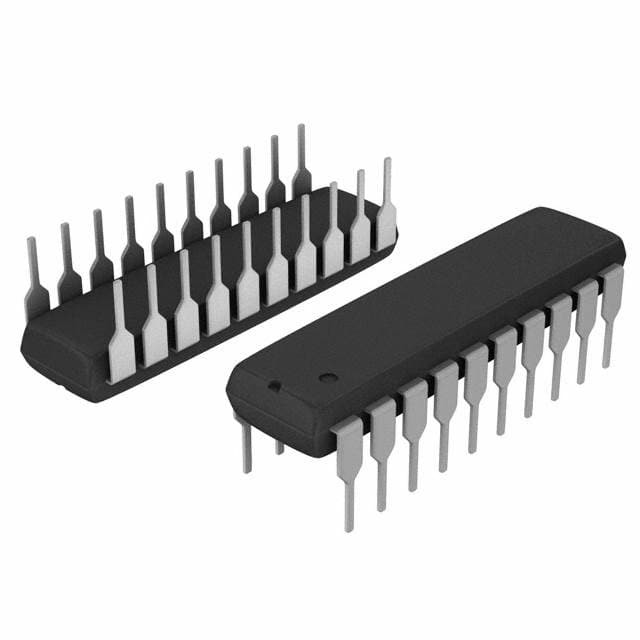

ATTINY2313A-PU IC MCU 8BIT 2KB FLASH 20DIP Technologie à puce

Résumé

L'ATtiny2313A/4313 est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.l'ATtiny2313A/4313 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
120 instructions puissantes La plupart des cycles d'horloge
32 x 8 Registres de travail à usage général
Opération entièrement statique
¢ jusqu'à 20 MIPS à 20 MHz
• Données et mémoires de programmes et de données non volatiles
2 / 4K bytes de flash auto-programable dans le système
• Endurance 10 000 cycles d'écriture/effacement
¥ 128/256 octets EEPROM programmable intégré au système
• Durée: 100 000 cycles d'écriture/effacement
¢ 128/256 octets SRAM interne
¢ Blocage de programmation pour le programme Flash et la sécurité des données EEPROM
• Caractéristiques périphériques
Un minuteur/compteur 8 bits avec prescaler séparé et mode de comparaison
Un minuteur/compteur 16 bits avec prescaler séparé, modes de comparaison et de capture
Quatre canaux PWM
Comparateur analogique sur puce
¢ Timer de surveillance programmable avec oscillateur sur puce
L'interface de série universelle

• Caractéristiques spéciales du microcontrôleur
- débogage sur la puce
¢ Programmeable dans le système via le port SPI
Les sources d'interruption externes et internes

¢ Circuit de redémarrage amélioré de l'alimentation
¢ Circuit de détection brun-out programmable
L'oscillateur à calibrage interne
• I/O et paquets
18 lignes d'entrée/sortie programmables
️ 20 pins PDIP, 20 pins SOIC et 20 packs MLF/VQFN
• Voltage de fonctionnement
¥ 1,8 ¥ 5,5 V
• Classements de vitesse
Les fréquences de fréquence de l'appareil sont fixées à 0,4 MHz @ 1,8 V
Les fréquences de fréquence de l'appareil sont fixées à 0,10 MHz @ 2,7 V
20 MHz @ 4,5 5.5V
• Plage de température industrielle: -40°C à +85°C
• Faible consommation électrique
Mode actif
• 190 μA à 1,8 V et 1 MHz
Mode au ralenti
• 24 μA à 1,8 V et 1 MHz
Mode d'arrêt
• 0,1 μA à 1,8 V et à +25°C
