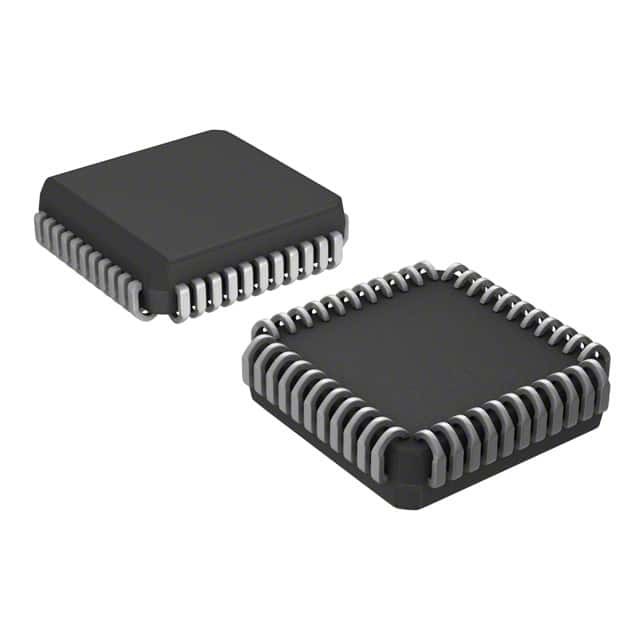

DS89C430-QNL+ IC MCU 8BIT 16KB FLASH 44PLCC Analog Devices Inc./Maxim intégré

Définition générale

Les DS89C430, DS89C440 et DS89C450 offrent les performances les plus élevées disponibles parmi les microcontrôleurs compatibles 8051.Ils sont dotés de nouveaux cœurs de processeur qui exécutent des instructions jusqu'à 12 fois plus rapidement que l'original 8051 à la même vitesse de cristalLes applications typiques connaîtront une amélioration de vitesse allant jusqu'à 10 fois.les microcontrôleurs atteignent 33 performances MIPS à partir d'une fréquence d'horloge maximale de 33 MHz.

Caractéristiques

■ L'architecture du réseau 8051 à grande vitesse
Un cycle d'horloge par machine
Opération en courant continu à 33 MHz
Instruction à cycle unique en 30 ns
MOVX de longueur variable facultatif à l'accès
Périphériques rapides/lents
Pointers à données doubles avec automatique
Incrémentation/décrémentation et basculement Sélectionnez
Prend en charge quatre modes d'accès à la mémoire
■ Mémoire sur puce
16kB/32kB/64kB mémoire flash
Programmable dans une application
Programmable dans le système via le port série
1kB de mémoire vive pour MOVX
■ 80C52 Compatible
8051 Pins et jeu d'instructions compatibles
Quatre ports d'entrée/sortie bidirectionnels de 8 bits
Trois compteurs de chronomètre à 16 bits
256 octets de mémoire vive Scratchpad
■ Mode de gestion de l'énergie
Diviseur d'horloge programmable
Sortie automatique du matériel et du logiciel
■ fonctionnalité ROMSIZE
Sélectionne la taille de la mémoire interne du programme à partir de
0 à 64kB
Permet l' accès à toute la carte de mémoire externe
Réglable dynamiquement par logiciel
■ Caractéristiques périphériques
Deux ports série à double fonctionnement
Températeur de surveillance programmable
13 sources interrompues (six sources externes)
Cinq niveaux de priorité
Réinitialiser la prise électrique
Alerte précoce - coupure de courant
Réduction des interférences électromagnétiques (EMI)

Applications

Enregistrement des données
Produits blancs
Contrôle du moteur
Lecteur/scanner de bande magnétique
Téléphones
Chauffage
Vente à la vente
Équipement de jeu
Contrôle et gestion de l'énergie des bâtiments
Contrôleurs logiques programmables
Les sources d'alimentation électrique
Sécurité du bâtiment et contrôle des portes
Équipement de texte automobile
Produits électroniques de consommation
Contrôle industriel et automatisation
