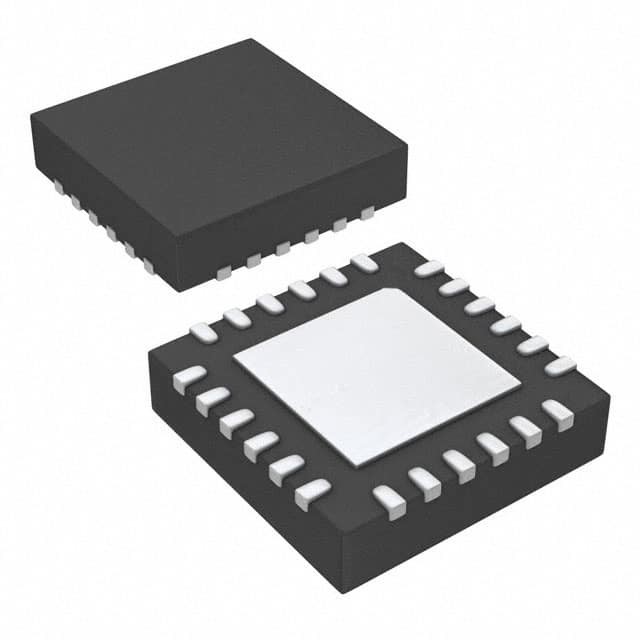

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN Laboratoires de silicium

Vue d' ensemble du système

Les dispositifs C8051F93x-C8051F92x sont des MCU système-sur-une-puce à signal mixte entièrement intégrés. Les caractéristiques mises en évidence sont énumérées ci-dessous.1 pour la sélection des caractéristiques spécifiques du produit et les numéros de commande de pièces.

• Fonctionnement à batterie simple/double avec convertisseur d'alimentation en courant continu sur puce.
• Noyau de microcontrôleur 8051-compatible à haute vitesse (jusqu'à 25 MIPS)
• Interface de débogage intégrée au système, à pleine vitesse et non intrusive (sur puce)
• Véritable ADC à 10 bits à 300 ksps à 23 canaux avec multiplexeur analogique
• Référence de courant programmable à 6 bits
• Oscillateur interne programmable de précision de 24,5 MHz doté d'une technologie à spectre étendu.
• 64 ou 32 kB de mémoire flash sur puce
• 4352 octets de mémoire vive sur la puce
• SMBus/I2C, UART amélioré et deux interfaces série SPI améliorées implémentées dans le matériel
• Quatre minuteurs 16 bits à usage général
• Array de compteur/timer programmable (PCA) avec six modules de capture/comparaison et
Fonction de chronomètre de chien de garde
• Réinitialisation de l'alimentation sur la puce, moniteur VDD et capteur de température
• Deux comparateurs de tension sur puce avec 23 entrées de détection tactile.
• 24 ou 16 ports d'entrée/sortie (tolérance 5 V)

Voltage d'alimentation de 0,9 à 3,6 V

- Le mode à une cellule prend en charge le fonctionnement de 0,9 à 1,8 V
- Le mode à deux cellules prend en charge le fonctionnement de 1,8 à 3,6 V
- Convertisseur CC-DC intégré de 1,8 à 3,3 V pour une utilisation en mode une cellule
- Le régulateur LDO intégré permet une tension d'alimentation analogique élevée et une tension de noyau numérique faible
- 2 moniteurs intégrés (détecteurs de panne)

Convertisseur analogue à numérique à 10 bits

- ± 1 LSB INL; aucun code manquant
- Débit programmable jusqu'à 300 kps
- Jusqu'à 23 entrées externes
- référence de tension sur la puce
- Le PGA sur puce permet de mesurer des tensions jusqu'à deux fois la tension de référence
- Accumulateur à moyenne automatique de 16 bits en mode " Burst "
fournit une résolution ADC accrue
- Générateur d'interruption dépendant des données
Nom?

Deux comparaisons

- Hystérésis programmable et temps de réponse
- Configurable comme source de réveil ou de réinitialisation
- Jusqu'à 23 entrées tactiles capacitives

Référence de courant programmable à 6 bits

- Jusqu'à ± 500 μA. Peut être utilisé comme biais ou pour
générant une tension de référence sur mesure

Débogage sur la puce

- Les circuits de débogage sur la puce facilitent la pleine vitesse,
débogage interne non intrusif (pas besoin d'émulateur)
- Fournit des points de rupture, un seul pas
- Inspecter/modifier la mémoire et les registres
Nom?

Noyau à haute vitesse 8051 μC

- architecture d'instructions en pipeline; exécute 70% des
les instructions en une ou deux horloges de système
- Jusqu'à 25 MIPS avec horloge de 25 MHz
Nom?

La mémoire

- 4352 octets de mémoire vive interne (256 + 4096)
- 64 kB (F93x) ou 32 kB (F92x) Flash; programmable dans le système
dans les secteurs de 1024 octets, 1024 octets sont
réservé dans les appareils 64 kB

Périphériques numériques

- 24 ou 16 ports d'entrée/sortie; tous 5 V tolérants avec haut évier
résistance à l'entraînement actuel et programmable - matériel
SMBusTM (I2CTM Compatible), 2 fois SPITM et UART
les ports série disponibles simultanément
- Quatre compteurs/timers à 16 bits à usage général
- Matrice de compteur/timer programmable à 16 bits avec six
modules de capture/comparaison et chronomètre de surveillance
- Hardware SmaRTClock fonctionne jusqu'à 0,9 V et
nécessite un courant d'alimentation inférieur à 0,5 μA

Sources de l'horloge

- Oscillateurs internes: 24,5 MHz, précision de 2%.
supporte le fonctionnement UART; basse puissance de 20 MHz
l'oscillateur nécessite très peu de courant de biais
- Oscillateur externe: Cristal, RC, C ou CMOS
- Oscillateur SmaRTClock: 32 kHz Cristal ou interne
mode auto-oscillateur
- Peut basculer entre les sources d'horloge à la volée; utile
dans la mise en œuvre de différents modes d'économie d'énergie

Les colis

- QFN à 32 broches (5 x 5 mm)
- QFN à 24 broches (4 x 4 mm)
- LQFP à 32 broches (7 x 7 mm, facile à souder à la main)

Plage de température: de 40 à + 85 °C
