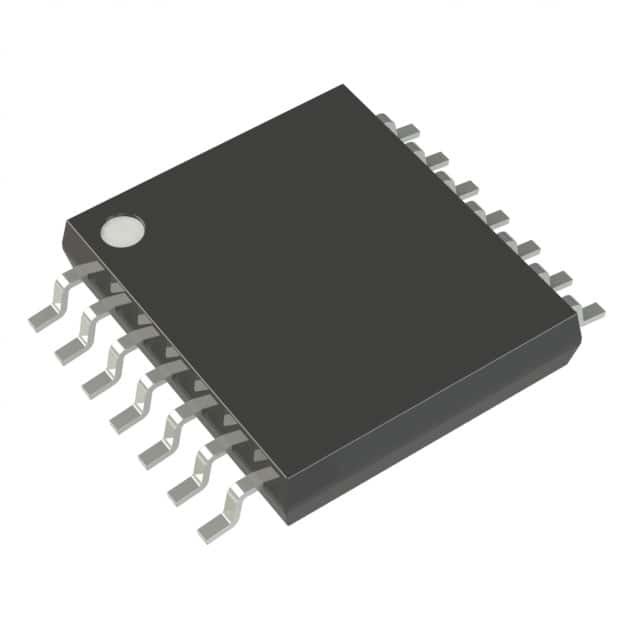

PIC16F1503T-I/ST IC MCU 8BIT 3,5KB FLASH 14TSSOP Technologie à puce

CPU RISC à haute performance:

• Architecture optimisée pour le compilateur C
• Seulement 49 instructions
• Vitesse de fonctionnement:
- Entrée en courant continu de 20 MHz
- DC 200 ns cycle d'instruction
• Capacité d'interruption avec enregistrement contextuel automatique
• Stack de matériel profond de 16 niveaux avec réinitialisation optionnelle de débordement/sous-débordement
• Les modes d'adressage direct, indirect et relatif:
- Deux registres de sélection de fichiers complets de 16 bits (FSR)
Nom?

Structure de l'oscillateur flexible:

• Bloc d'oscillateur interne de 16 MHz:
- étalonnage d'usine à ± 1%, typique
- Plage de fréquences sélectionnable par logiciel de 16 MHz à 31 kHz
• Oscillateur interne à faible puissance de 31 kHz
• Trois modes d'horloge externe jusqu'à 20 MHz

Caractéristiques spéciales du microcontrôleur:

• Plage de tension de fonctionnement:
- de 1,8 V à 3,6 V (PIC16LF1503)
- de 2,3 à 5,5 V (PIC16F1503)
• Autoprogrammable sous contrôle logiciel
• Réinitialisation de l' alimentation (POR)
• Réglage du temps de mise en marche (PWRT)
• Réinitialisation à faible puissance programmable (LPBOR)
• Températeur prolongé de chien de garde (TDC):
- Période programmable de 1 ms à 256 s
• Protection par code programmable
• Programme série en circuit (ICSP) via deux broches
• Programmeur de basse tension amélioré (LVP)
• Débogage en circuit (DCI) via deux broches
• Mode de sommeil économe en énergie:
- Mode veille à faible consommation
- BOR à faible puissance (LPBOR)
• Indicateur de température intégré
• Flash haute résistance de 128 octets
- 100 000 écriture Flash endurance (minimum)

La mémoire:

• Adressage de mémoire de programme linéaire de 2 mots
• Adressage de mémoire de données linéaire de 128 octets
• Mémoire flash de données à haute résistance (HEF)
- 128 octets si le stockage des données est non volatile
- 100 000 cycles d'effacement/écriture

Les caractéristiques de la puissance extrêmement faible (XLP) (PIC16LF1503):

• Courant de sommeil:
- 20 nA @ 1,8 V, typique
• Courant du chronomètre du chien de garde:
- 260 nA @ 1,8 V, typique
• Courant de fonctionnement:
- 30 μA/MHz @ 1,8 V, typique
(Poursuite...)
